상세 정보 |
|||
| 시리즈: | 자동차, AEC-Q100, C2000TM C28x 고정 소수점 | 패키지: | 튜브 |
|---|---|---|---|
| 제품 상태: | 퇴역항공기 | 핵심 프로세서: | C28x |
| 핵심 사이즈: | 32-비트 단일코어 | 속도: | 150MHz |
| 연결성: | 캔뷔스, EBI / EMI, 맥브스피, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 | 주변 기기: | DMA, 포르, PWM, WDT |
| 하이 라이트: | TMS320F2812ZHHS,온도 센서 칩 MCU,MCU 32비트 256kb 플래시 179bga |
||
제품 설명

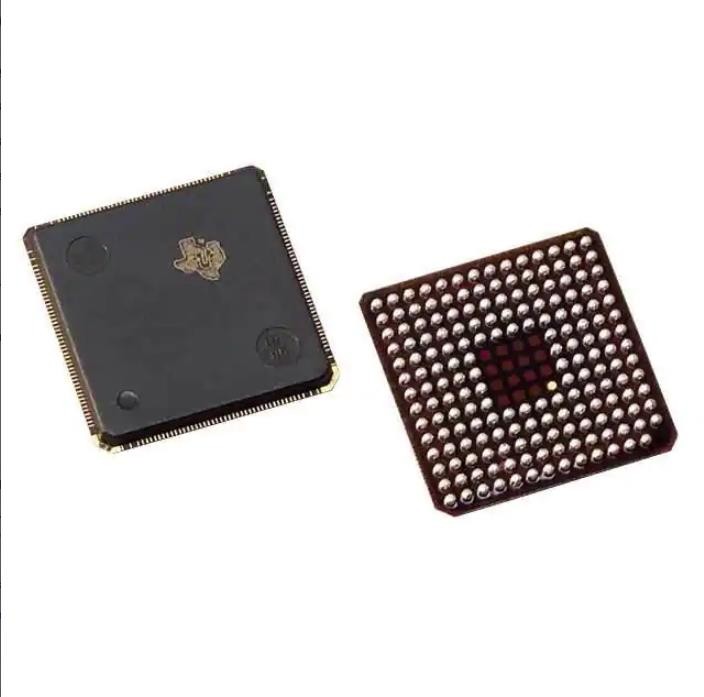

TMS320F2812ZHHS 직접 회로 IC Mcu 32bit 256kb 섬광 179bga
C28x 자동차, AEC-Q100, C2000™ C28x 고정 소수점 마이크로 컨트롤러 IC 32비트 단일 코어 150MHz 256KB(128K x 16) 플래시 179-BGA MicroStar(12x12)
사양 TMS320F2812ZHHS
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, C2000™ C28x 고정 소수점 |
| 패키지 | 튜브 |
| 제품 상태 | 구식 |
| 코어 프로세서 | C28x |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 150MHz |
| 연결성 | CANbus, EBI/EMI, McBSP, SCI, SPI, UART/USART |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 56 |
| 프로그램 메모리 크기 | 256KB(128K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 18K x 16 |
| 전압 - 공급(Vcc/Vdd) | 1.81V ~ 2V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 179-LFBGA |
| 공급자 장치 패키지 | 179-BGA 마이크로스타(12x12) |
| 기본 제품 번호 | TMS320 |
특징TMS320F2812ZHHS
• 고성능 정적 CMOS 기술
– 150MHz(6.67ns 주기 시간)
– 저전력(135MHz에서 1.8V 코어, 150MHz에서 1.9V 코어, 3.3-VI/O) 설계
• JTAG 바운더리 스캔 지원(1)
• 고성능 32비트 CPU(TMS320C28x™)
– 16 x 16 및 32 x 32 MAC 작업
– 16 x 16 듀얼 MAC
– 하버드 버스 아키텍처
– 원자적 작업
– 빠른 인터럽트 응답 및 처리
– 통합 메모리 프로그래밍 모델
– 4M 선형 프로그램/데이터 주소 도달
– 코드 효율성(C/C++ 및 어셈블리에서)
– TMS320F24x/LF240x 프로세서 소스 코드 호환 가능
• 온칩 메모리
– 플래시 장치: 최대 128K x 16 플래시(4개의 8K x 16 및 6개의 16K x 16 섹터)
– ROM 장치: 최대 128K x 16 ROM
– 1K x 16 OTP ROM
– L0 및 L1: 4K x 16각 SARAM(Single Access RAM)의 2개 블록
– H0: 8K x 16 SARAM의 1 블록
– M0 및 M1: 1K x 16각 SARAM의 2개 블록
• 부팅 ROM(4K x 16)
– 소프트웨어 부팅 모드 사용
– 표준 수학 표
• 외부 인터페이스(2812)
– 1M 이상 x 16 총 메모리
– 프로그래밍 가능한 대기 상태
– 프로그래밍 가능한 읽기/쓰기 스트로브 타이밍
– 3개의 개별 칩 선택
• 엔디안: 리틀 엔디안
• 시계 및 시스템 제어
– 동적 PLL 비율 변경 지원
– 온칩 발진기
– 감시 타이머 모듈
• 3개의 외부 인터럽트
• PIE(Peripheral Interrupt Expansion) 블록
45개의 주변 장치 인터럽트 지원
• 3개의 32비트 CPU 타이머
• 128비트 보안 키/잠금
– Flash/ROM/OTP 및 L0/L1 SARAM 보호
– 펌웨어 리버스 엔지니어링 방지
• 모터 제어 주변기기
– 이벤트 매니저 2명(EVA, EVB)
– 240xA 장치와 호환 가능
• 직렬 포트 주변기기
– 직렬 주변기기 인터페이스(SPI)
– 2개의 직렬 통신 인터페이스(SCI), 표준 UART
– 향상된 컨트롤러 영역 네트워크(eCAN)
– McBSP(다채널 버퍼 직렬 포트)
• 12비트 ADC, 16채널
– 2 x 8 채널 입력 멀티플렉서
– 2개의 샘플 앤 홀드
– 단일/동시 변환
– 빠른 변환 속도: 80ns/12.5MSPS
• 최대 56개의 범용 I/O(GPIO) 핀
• 고급 에뮬레이션 기능
– 분석 및 중단점 기능
– 하드웨어를 통한 실시간 디버그
• 개발 도구에는 다음이 포함됩니다.
– ANSI C/C++ 컴파일러/어셈블러/링커
– 코드 컴포저 스튜디오™ IDE
– DSP/BIOS™
– JTAG 스캔 컨트롤러
• 저전력 모드 및 절전
– IDLE, STANDBY, HALT 모드 지원
– 개별 주변 장치 클록 비활성화
애플리케이션~의TMS320F2812ZHHS
TMS320F2810, TMS320F2811, TMS320F2812, TMS320C2810, TMS320C2811 및 TMS320C2812 TMS320C28x™ DSP 세대의 구성원인 장치는 고집적, 고성능 까다로운 제어 애플리케이션을 위한 솔루션.기능 블록과 메모리 맵은 에 설명되어 있습니다. 섹션 3, 기능 개요.이 문서 전체에서 TMS320F2810, TMS320F2811 및 TMS320F2812는 F2810으로 약칭되며, 각각 F2811 및 F2812.F281x는 세 가지 플래시 장치를 모두 나타냅니다.TMS320C2810, TMS320C2811,TMS320C2812는 각각 C2810, C2811, C2812로 약칭한다.C281x는 세 가지 모두를 나타냅니다. 롬 장치.2810은 F2810 및 C2810 장치를 모두 나타냅니다.2811은 F2811과 C2811을 모두 나타냅니다. 장치;2812는 F2812 및 C2812 장치를 모두 나타냅니다.
환경 및 수출 분류TMS320F2812ZHHS
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
