상세 정보 |
|||
| 제품 상태: | 활동가 | 채널 수: | 1 |
|---|---|---|---|
| 전압 - 차단: | 3750Vrms | 전류 전달비 (민): | 5mA에 있는 130% |
| 전류 전달비 (맥스): | 5mA에 있는 260% | / 턴오프 타임 (Typ)를 켜세요: | 3us, 3us |
| 상승 / 강하 시간 (Typ): | 2us, 3us | 입력 유형: | DC |
| 하이 라이트: | ACPL-217-56BE,온도 센서 칩 광분리기,광분리기 IC 3.75 킬로볼트 |
||
제품 설명

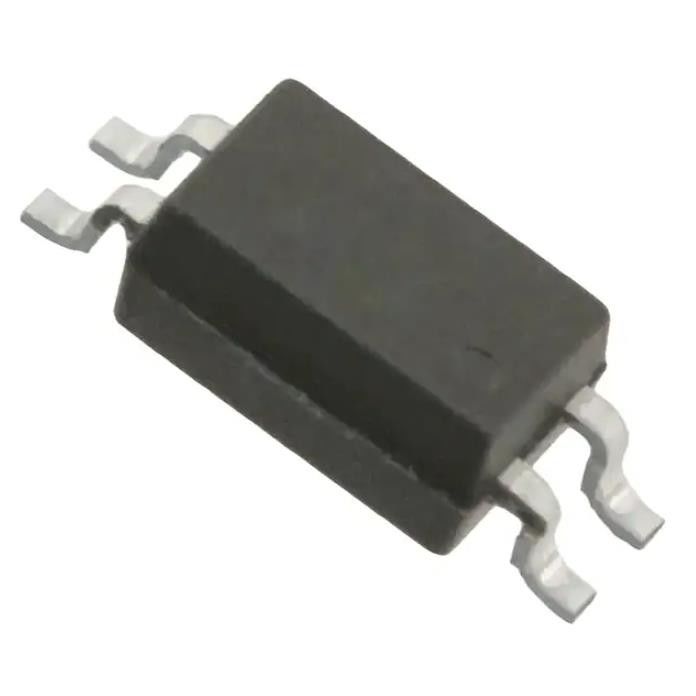

ACPL-217-56BE 집적 회로 IC 칩 광분리기 3.75 킬로볼트 트랜스 4so
광분리기 트랜지스터 출력 3750Vrms 1 채널 4-SO
ACPL-217-56BE의 상술
| 타입 | 기술 |
| 범주 | 절연체 |
| 광분리기 | |
| 트랜지스터, 광기전성 출력 광분리기 | |
| 엠에프르 | 브로드컴은 제한했습니다 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 채널 수 | 1 |
| 전압 - 차단 | 3750Vrms |
| 전류 전달비 (민) | 5mA에 있는 130% |
| 전류 전달비 (맥스) | 5mA에 있는 260% |
| / 턴오프 타임 (Typ)를 켜세요 | 3us, 3us |
| 상승 / 강하 시간 (Typ) | 2us, 3us |
| 입력 유형 | DC |
| 출력형 | 트랜지스터 |
| 전압 - 출력 (맥스) | 80V |
| 경향 - 출력 / 채널 | 50mA |
| 전압 - 포워드 (Vf) (Typ) | 1.2V |
| 경향 - DC 포워드 (조건) (맥스) | 50 마 |
| 프스 포화 (맥스) | 400mV |
| 작동 온도 | -55' Ｃ ~ 110' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 4 SOIC (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 4-SO |
| 베이스 상품 다수 | ACPL-217 |
ACPL-217-56BE의 특징
오우 전류 전달비 (CTR) : IF = 5 마, VCC = 5V에 있는 (최소인) 50%
오우 높은 입출력 분리 전압 (비소) : 3750VRMS
오우 비포화형 응답 시간 (tr) : VCC = 10V, IC = 2 마, RL= 100Ω에 있는 (전형적인) 2 μs
오우 SO 패키지
오우 CMR : (전형적인) 10 kV/μs
오우 안전성과 규제 승인
- 쿠들
- 국제전기기술위원회 / EN / DIN EN 60747-5-2
오우 사용 가능한 옵션
- CTR 등급 0,, 비, Ｃ,와 Ｄ
ACPL-217-56BE의 애플리케이션
오우 입출력은 프로그램 가능 제어기들, 컴퓨터를 위해 조화시킵니다
오우 시퀀스 컨트롤러들
계기를 측정한 오우 시스템 전자 제품
다른 잠재성과 임피던스의 회로 사이의 오우 신호 전송
환경적이 & ACPL-217-56BE의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
