상세 정보 |
|||
| 다이오드 구조: | 1 쌍 공통 캐소드 | 기술: | 숏트키 |
|---|---|---|---|
| 전압 - DC 반대 (Vr) (맥스): | 35 Ｖ | 경향 - (다이오드마다) 평균 정류된 (Io): | 10A |
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 10 A에 있는 650 mV | 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) |
| 경향 - Vr에 있는 역누출: | 35 Ｖ에 있는 100 uA | 작동 온도 - 결합: | -65' Ｃ ~ 150' Ｃ |
제품 설명

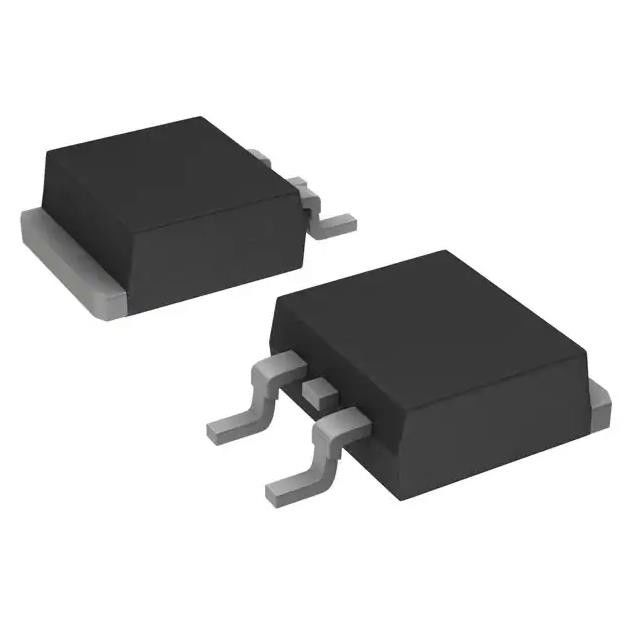

MBRB2035CTHE3/81 다이오드 어레이 1은 35 Ｖ 10A TO-263-3 D2Pak TO-263AB을 짝지웁니다
다이오드 배열 1 쌍 공통 캐소드 35 Ｖ 10A 표면 부착 TO-263-3, D2Pak (2개 리드 + 탭), TO-263AB
MBRB2035CTHE3/81의 상술
| 타입 | 기술 |
| 범주 | 분리된 반도체 제품 |
| 다이오드 | |
| 정류기 | |
| 다이오드 어레이 | |
| 엠에프르 | 비샤이 일반적 반도체 - 다이오드 부문 |
| 시리즈 | 자동차, AEC-Q101 |
| 패키지 | 테이프 & 릴 (TR) |
| 다이오드 구조 | 1 쌍 공통 캐소드 |
| 기술 | 숏트키 |
| 전압 - DC 반대 (Vr) (맥스) | 35 Ｖ |
| 경향 - (다이오드마다) 평균 정류된 (Io) | 10A |
| 전압 - 조건에 있는 포워드 (Vf) (맥스) | 10 A에 있는 650 mV |
| 속도 | 빠른 Recovery = 200mA< 500ns=""> (Io) |
| 경향 - Vr에 있는 역누출 | 35 Ｖ에 있는 100 uA |
| 작동 온도 - 결합 | -65' Ｃ ~ 150' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | TO-263-3, D2Pak (2개 리드 + 탭), TO-263AB |
| 공급자 소자 패키지 | TO-263AB (D2PAK) |
| 베이스 상품 다수 | MBRB20 |
MBRB2035CTHE3/81의 특징
오우 파워 팩
과전압 보호를 위한 오우 가아드링
오우 저소비, 고효율
오우 낮은 순방향 전압 강하
오우 높은 앞으로 서지 능력
오우 고주파 수 동작
J-STD-020마다, 오우 지정 MSL 레벨 1, 245 (D2PAK (TO-263AB) 패키지를 위한) 'Ｃ의 LF 최고의 정점
오우는 (ITO-220AB 패키지를 위해) JESD 22-B106마다 배스 온도 275 'Ｃ 최대, 10 Ｓ를 납땜질합니다
오우 AEC-Q101은 자격을 주었습니다
MBRB2035CTHE3/81의 애플리케이션
저전압에 사용하기 위한, 스위칭 모드 전력 공급기, 프리휠링 다이오드, DC / DC의 고주파 정류기
컨버터와 극성 보호 응용.
MBRB2035CTHE3/81의 기계적 데이터
경우 : ITO-220AB, D2PAK (TO-263AB)
몰딩 화합물은 UL 94 V-0 인화성 등급을 만납니다
토대 P/N-E3 - RoHS-순응하는, 상용 등급
토대 P/NHE3_X - RoHS-순응하는, AEC-Q101은 자격을 주었습니다
(_x는 개정 코드, 예를 들어, 비,를 나타냅니다...)
단말기 : 광택이 없 도금된 리드에 주석을 입힙니다, 솔더링 가능하 마다
J-STD-002와 JESD 22-B102
E3 접미사는 JESD 201 수업 1A 휘스커 시험, HE3 접미사를 만납니다
JESD 201 등급 2 휘스커 시험에 대처합니다
극성 : 표시됩니단 것처럼
설치 토크 : 파운드 최대에서 10
환경적이 & MBRB2035CTHE3/81의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
