상세 정보 |
|||
| 전압 - DC 반대 (Vr) (맥스): | 40 Ｖ | 경향 - 평균 정류된 (Io): | 250mA |
|---|---|---|---|
| 전압 - 조건에 있는 포워드 (Vf) (맥스): | 200 마에 있는 600 mV | 속도: | 패스트 리커버리 =< 500 나노 초, > 200mA (Io) |
| 역회복 시간 (트르): | 10 나노 초 | 경향 - Vr에 있는 역누출: | 30 Ｖ에 있는 5 uA |
| Vr, Ｆ에 있는 전기 용량: | 0V, 1MHz에 있는 50pF | 작동 온도 - 결합: | -65' Ｃ ~ 125' Ｃ |
제품 설명

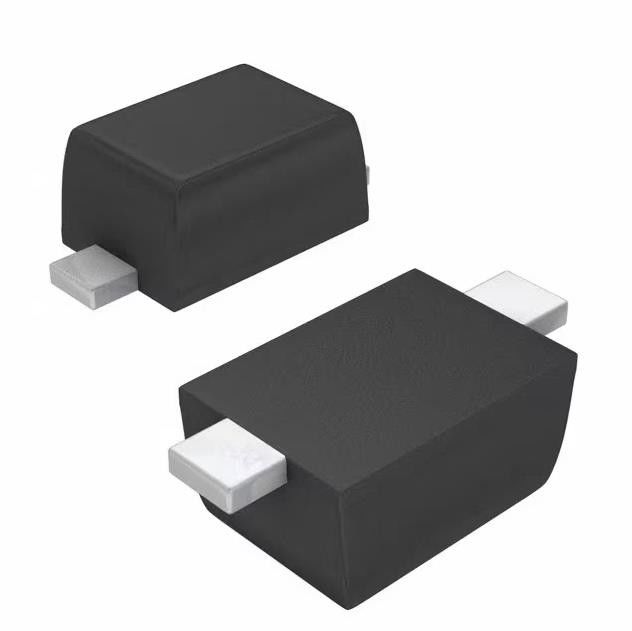

SDM20U40-7 다이오드 40V 250mA 표면 실장 SOD-523 고속 복구
다이오드 40V 250mA 표면 실장 SOD-523
사양 SDM20U40-7
| 유형 | 설명 |
| 범주 | 이산 반도체 제품 |
| 다이오드 | |
| 정류기 | |
| 단일 다이오드 | |
| 제조업체 | 다이오드 통합 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| 제품 상태 | 활동적인 |
| 기술 | 쇼트키 |
| 전압 - DC 역방향(Vr)(최대) | 40V |
| 전류 - 평균 정류(Io) | 250mA |
| 전압 - 순방향(Vf)(최대) @ If | 600mV @ 200mA |
| 속도 | 빠른 복구 =< 500ns, > 200mA(Io) |
| 역회복 시간(trr) | 10ns |
| 전류 - 역 누설 @ Vr | 5µA @ 30V |
| 정전 용량 @ Vr, F | 50pF @ 0V, 1MHz |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-79, SOD-523 |
| 공급자 장치 패키지 | SOD-523 |
| 작동 온도 - 접합부 | -65°C ~ 125°C |
| 기본 제품 번호 | SDM20 |
특징~의SDM20U40-7
낮은 순방향 전압 강하
과도 보호를 위한 가드 링 구조
무시할 수 있는 역회복 시간
낮은 역 커패시턴스
초소형 표면 실장 패키지
완전 무연 및 RoHS 완전 준수(참고 1 및 2)
무할로겐 및 안티몬."녹색" 장치(주 3)
이 부품은 높은 신뢰성을 위해 JEDEC 표준(AEC-Q 참조)에 적합합니다.
Automotive-Compliant 부품은 별도의 데이터시트(SDM20U40Q)에서 사용할 수 있습니다.
기계적 데이터 ~의SDM20U40-7
패키지: SOD523
패키지 재질: 몰드 플라스틱, "그린" 몰딩 컴파운드.UL 가연성 분류 등급 94V-0
수분 민감도: J-STD-020에 따라 레벨 1
단자: 무연 도금(무광 주석 마감).MIL-STD-202, 방법 208에 따라 납땜 가능
극성: 음극 밴드
무게: 0.002g(근사치)
환경 및 수출 분류~의SDM20U40-7
기인하다 설명 RoHS 상태 ROHS3 준수 수분 민감도 수준(MSL) 1(무제한) REACH 상태 REACH 영향 없음 ECCN EAR99
