상세 정보 |
|||
| 출력의 수: | 1 | 출력 단계: | 1 |
|---|---|---|---|
| 전압 - 공급 (Vcc/Vdd): | 6V ~ 60V | 주파수 - 스위칭: | 200kHz ~ 990kHz |
| 듀티 싸이클: | (맥스) 95% | 동기 정류기: | 부정 |
| 클록 동기화: | 예 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
제품 설명

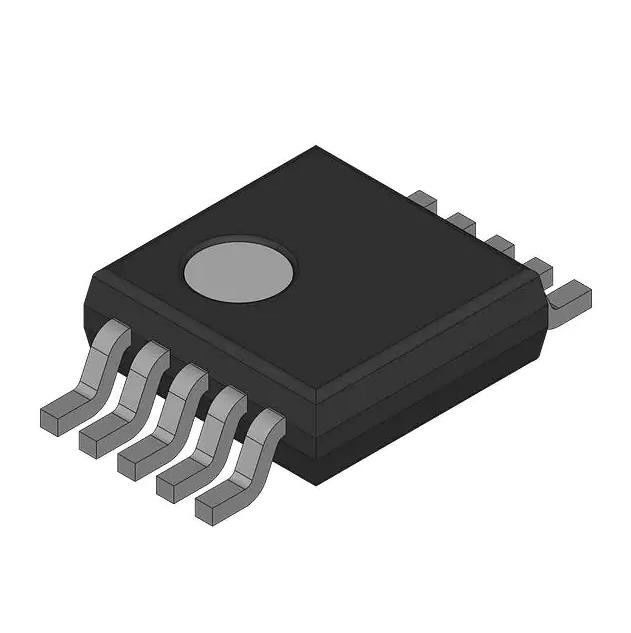

LM5022MME/NOPB 조정기 컨트롤러 IC 포지티브 출력 DC-DC 10-VSSOP
부스트, SEPIC 조정기 포지티브 출력 승압, 승압/강압 DC-DC 컨트롤러 IC 10-VSSOP
사양 LM5022MME/NOPB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 내셔널 세미컨덕터 |
| 시리즈 | - |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 승압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 부스트, 세픽 |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 6V ~ 60V |
| 주파수 - 스위칭 | 200kHz ~ 990kHz |
| 듀티 사이클(최대) | 95% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 예 |
| 직렬 인터페이스 | - |
| 제어 기능 | 주파수 제어, 소프트 스타트 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 10-TFSOP, 10-MSOP(0.118", 폭 3.00mm) |
| 공급자 장치 패키지 | 10-VSSOP |
| 기본 제품 번호 | LM5022 |
특징~의LM5022MME/NOPB
■ 내부 60V 시동 조정기
■ 1A 피크 MOSFET 게이트 드라이버
■ VIN 범위 6~60V
■ 듀티 사이클 제한 90%
■ 히스테리시스가 있는 프로그래밍 가능한 UVLO
■ 사이클별 전류 제한
■ 외부 동기화 가능(AC 결합)
■ 단일 저항 발진기 주파수 설정
■ 기울기 보정
■ 조정 가능한 소프트 스타트
■ MSOP-10 패키지
애플리케이션~의LM5022MME/NOPB
■ 부스트 컨버터
■ 세픽 컨버터
환경 및 수출 분류~의LM5022MME/NOPB
| 기인하다 | 설명 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
