상세 정보 |
|||
| 엠에프르: | 텍사스 인스트루먼츠 사 | 시리즈: | 자동차, AEC-Q100 |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
| 출력형: | 트랜지스터 드라이버 | 기능: | 증가, 증가 / 감소 |
| 출력 구조: | 긍정 | 토폴로지: | 부스트, 플라이백, SEPIC |
제품 설명

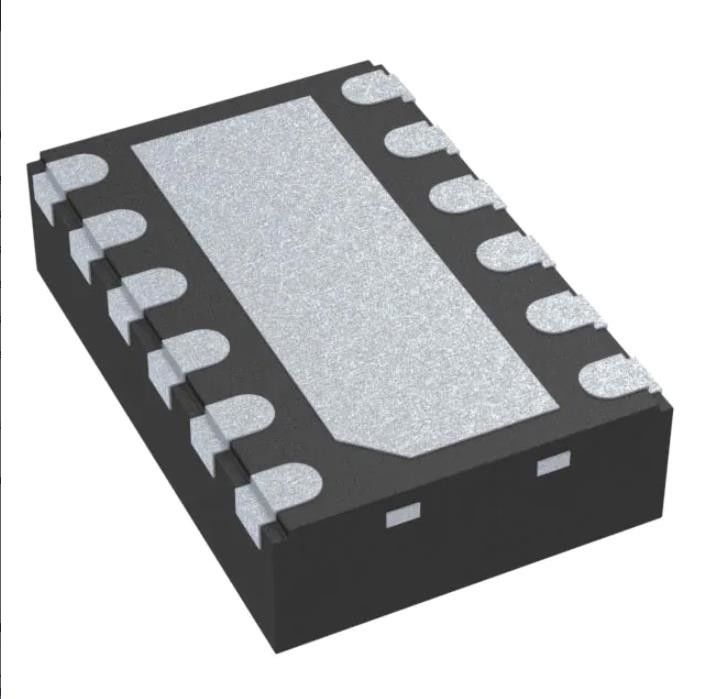

LM5156QDSSRQ1 TV 다이오드 SMD 296-Lm5156qdssrq1tr-Nd
부스트, 플라이백, SEPIC 조정기 포지티브 출력 승압, 승압/강압 DC-DC 컨트롤러 IC 12-WSON(3x2)
사양 LM5156QDSSRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| DC DC 스위칭 컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 출력 유형 | 트랜지스터 드라이버 |
| 기능 | 승압, 승압/강압 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 부스트, 플라이백, SEPIC |
| 출력 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급(Vcc/Vdd) | 3.5V ~ 60V |
| 주파수 - 스위칭 | 100kHz ~ 2.2MHz |
| 듀티 사이클(최대) | 93% |
| 동기식 정류기 | 아니요 |
| 클록 동기화 | 예 |
| 직렬 인터페이스 | - |
| 제어 기능 | 전류 제한, 활성화, 주파수 제어, 전력 양호, 소프트 스타트 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 12-WFDFN 노출 패드 |
| 공급자 장치 패키지 | 12-WSON(3x2) |
| 기본 제품 번호 | LM5156 |
특징LM5156QDSSRQ1
• 자동차 애플리케이션용 AEC-Q100 인증
– 온도 등급 1: –40°C ~ +125°C TA
• 기능 안전 가능
– 기능 안전 시스템 설계를 지원하는 데 사용할 수 있는 문서
• 넓은 입력 작동 범위 자동차 배터리 애플리케이션에 적합
– 3.5V ~ 60V 작동 범위(최대 65V abs)
– BIAS = VCC인 경우 2.97V ~ 16V
– BIAS ≥ 3.5V일 때 최소 부스트 공급 전압 1.5V
– 최대 65V의 입력 과도 보호
– 배터리 소모 최소화
• 낮은 셧다운 전류(IQ ≤ 2.6µA)
• 낮은 작동 전류(IQ ≤ 490µA)
• 작은 솔루션 크기 및 저렴한 비용
– 최대 스위칭 주파수 2.2MHz
– 웨터블 플랭크가 있는 12핀 WSON 패키지(3mm × 2mm)
– 통합 오류 증폭기는 옵토커플러(플라이백) 없이 1차측 레귤레이션을 허용합니다.
– 크랭킹 중 언더슈트 최소화(startstop 적용)
• EMI 완화
– 선택 가능한 이중 랜덤 확산 스펙트럼
– 무연 패키지
• 낮은 전력 손실로 더 높은 효율
– 100mV ±7% 정확한 전류 제한 임계값
– 강력한 1.5A 피크 표준 MOSFET 드라이버
– 외부 VCC 공급 지원
• AM 대역 간섭 및 혼선 방지
– 선택적 시계 동기화
– 100kHz ~ 2.2MHz의 동적으로 프로그래밍 가능한 스위칭 주파수
• 통합 보호 기능
– 입력 전압에 대한 일정한 피크 전류 제한
– 선택적 히컵 모드 과부하 보호(장치 비교표 참조)
– 프로그래밍 가능한 라인 UVLO
– OVP 보호
– 과열 차단
• 정확한 ±1% 정확도 피드백 참조
• 프로그래밍 가능한 추가 슬로프 보정
• 조정 가능한 소프트 스타트
• PGOOD 표시기
• WEBENCH® 전원 디자이너와 함께 LM5156x-Q1을 사용하여 맞춤형 설계 생성
애플리케이션~의LM5156QDSSRQ1
• 자동차용 12V 또는 24V 배터리 애플리케이션
• 자동차 스타트-스톱 애플리케이션
• 고전압 LiDAR 전원 공급 장치
• 옵토커플러가 없는 다중 출력 플라이백
• 자동차 후미등 LED 바이어스 서플라이
• 와이드 입력 부스트, SEPIC, 플라이백 전원 모듈
• 배터리 구동식 부스트, SEPIC, 플라이백
환경 및 수출 분류LM5156QDSSRQ1
| 기인하다 | 설명 |
| RoHS 상태 | 해당 없음 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
