상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 감소 |
|---|---|---|---|
| 출력 구조: | 긍정 | 토폴로지: | 달러 |
| 출력형: | 고정됩니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 3.9V | 전압 - 입력 (맥스): | 36V |
제품 설명

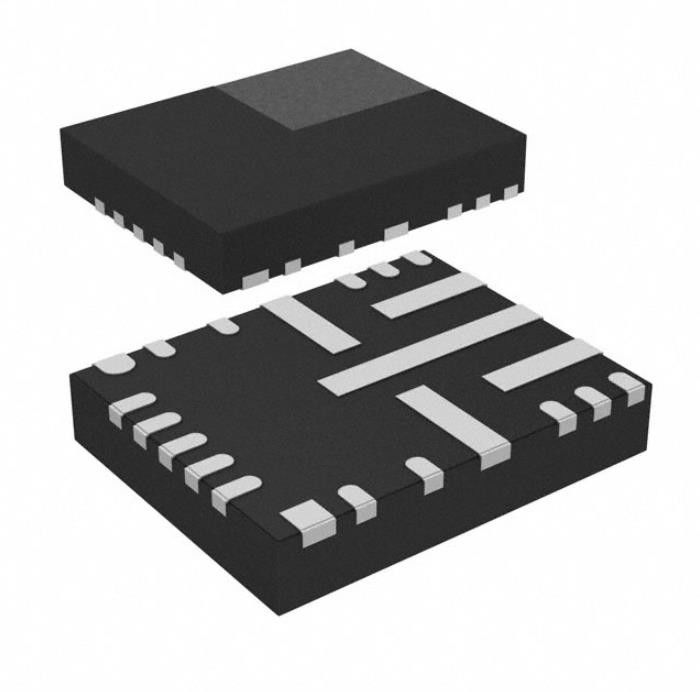

LM53625LQRNLTQ Tvs 다이오드 Smd IC REG 벅 5V 2.5A 22VQFN 296-44233-2-ND
벅 스위칭 조정기 IC 포지티브 고정 5V 1 출력 2.5A 22-VFQFN
사양 LM53625LQRNLTQ
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 결정된 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 3.9V |
| 전압 - 입력(최대) | 36V |
| 전압 - 출력(최소/고정) | 5V |
| 전압 - 출력(최대) | - |
| 전류 - 출력 | 2.5A |
| 주파수 - 스위칭 | 2.1MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 22-VFQFN |
| 공급자 장치 패키지 | 22-VQFN-HR(5x4) |
| 기본 제품 번호 | LM53625 |
특징LM53625LQRNLTQ
• AEC-Q100 자동차 인증:
– 장치 온도 등급 1: –40°C ~ +125°C 주변 작동 온도 범위
– 기기 HBM 등급 2등급
– 장치 CDM 분류 수준 C6
• –40°C ~ +150°C 접합 온도 범위
• 3.3V 출력의 무부하(표준)에서 15µA 대기 전류
• 웨터블 플랭크 및 0.6mm VIN 간격이 있거나 없는 5.0mm × 4.0mm VQFN 패키지
• 낮은 EMI 및 스위치 노이즈
• 확산 스펙트럼 옵션
• 외부 주파수 동기화
• 내부 필터 및 3ms 해제 타이머가 있는 RESET 출력
• 핀 선택 가능한 강제 PWM 모드
• 내장형 보상, 소프트 스타트, 전류 제한, 열 차단 및 UVLO
• 105°C TA에서 3.5A에서 0.6V 드롭아웃
• ±1% 출력 전압 허용 오차(–40°C ~ 125°C TJ)
• 고정 5V, 3.3V 또는 조정 가능한 출력으로 사용 가능
애플리케이션~의LM53625LQRNLTQ
• 텔레매틱스
• 헤드유닛
• 계측 클러스터
• 배터리 구동 애플리케이션
환경 및 수출 분류LM53625LQRNLTQ
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
