상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 감소 |
|---|---|---|---|
| 출력 구조: | 긍정 | 토폴로지: | 달러 |
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 3V | 전압 - 입력 (맥스): | 36V |
제품 설명

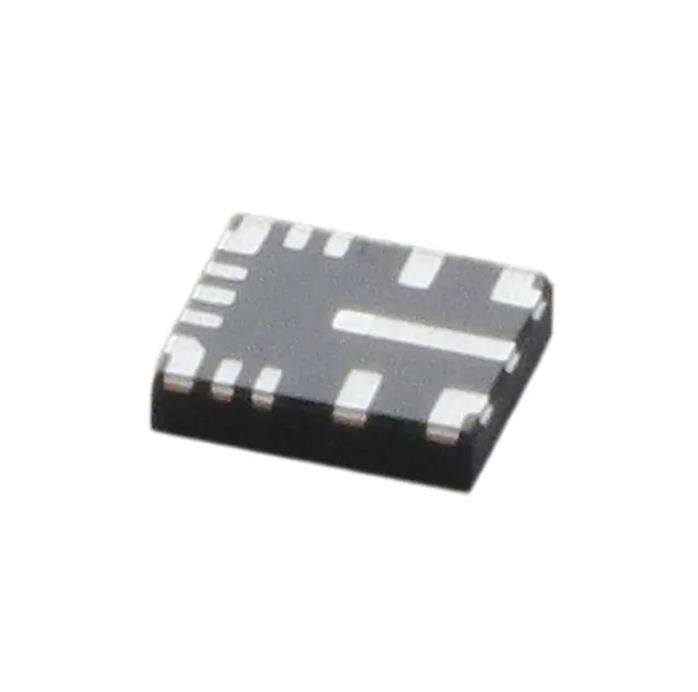

LM61460AASQRJRRQ1 텔레비젼 다이오드 Smd 296-Lm61460aasqrjrrq1tr-Nd Lm61460aas 생산 물자
벅 스위칭 조정기 IC 포지티브 가변 1V 1 출력 6A 14-VFQFN
사양 LM61460AASQRJRRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 3V |
| 전압 - 입력(최대) | 36V |
| 전압 - 출력(최소/고정) | 1V |
| 전압 - 출력(최대) | 34.2V |
| 전류 - 출력 | 6A |
| 주파수 - 스위칭 | 200kHz ~ 2MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 14-VFQFN |
| 공급자 장치 패키지 | 14-VQFN-HR(4x3.5) |
| 기본 제품 번호 | LM61460 |
특징LM61460AASQRJRRQ1
• 자동차 애플리케이션용 AEC-Q100 인증
– 온도 등급 1: –40°C ~ +150°C, TJ
• 기능 안전 가능
– 기능 안전 시스템 설계를 지원하는 데 사용할 수 있는 문서
• 초저 EMI 요구 사항에 최적화됨
– Hotrod™ 패키지 및 병렬 입력 경로로 스위치 노드 링잉 최소화
– 확산 스펙트럼은 피크 방출을 감소시킵니다.
– 조정 가능한 SW 노드 상승 시간
• 자동차 애플리케이션용으로 설계
– 42V 자동차 로드 덤프 지원
– ±1% 총 출력 조절 정확도
– VOUT은 VIN의 1V에서 95%까지 조정 가능
– 4A 부하에서 0.4V 드롭아웃(일반)
• 모든 부하에서 고효율 전력 변환
– 13.5VIN, 3.3VOUT에서 7µA 무부하 전류
– 1mA, 13.5VIN, 5VOUT에서 83% PFM 효율
– 효율성 향상을 위한 외부 바이어스 옵션
• 확장 가능한 전원 공급 장치에 적합
– 핀 호환 가능:
• LM61440-Q1(36V, 4A, fSW 조정 가능)
• LM62440-Q1(36V, 4A, 고정 fSW)
• LMQ61460-Q1(36V, 6A, 내부 캡)
애플리케이션~의LM61460AASQRJRRQ1
• 자동차 인포테인먼트 및 클러스터: 헤드 유닛, 미디어 허브, USB 충전, 디스플레이
• 자동차 ADAS 및 차체 전자장치
환경 및 수출 분류LM61460AASQRJRRQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
