상세 정보 |
|||
| 토폴로지: | 달러 | 출력형: | 조정할 수 있습니다 |
|---|---|---|---|
| 출력의 수: | 1 | 전압 - 입력 (민): | 3V |
| 전압 - 입력 (맥스): | 36V | 전압 - 출력 (Min/Fixed): | 1V |
| 전압 - 출력 (맥스): | 34.2V | 경향 - 출력: | 6A |
제품 설명

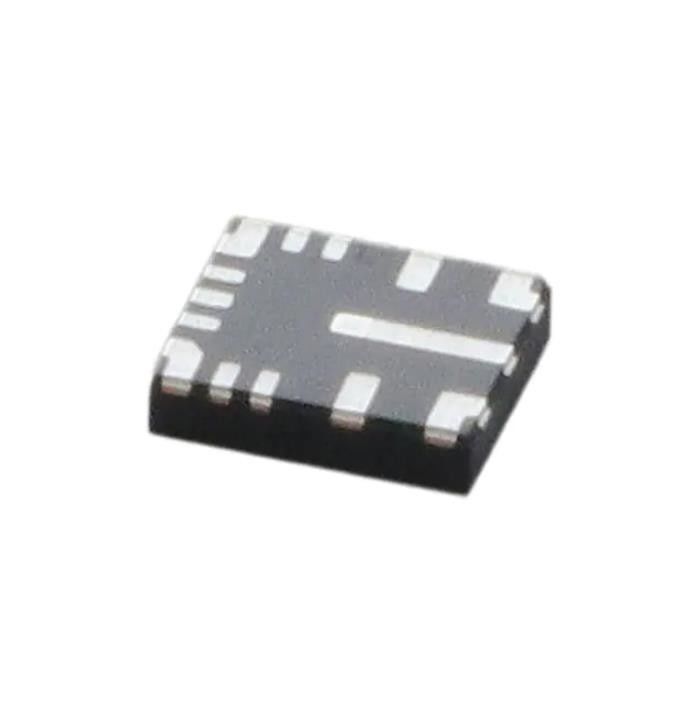

LMQ61460AASRJRR Tvs 다이오드 Smd 산업용 3-V ~ 36-V, 6-A, 낮음 296-Lmq61460aasrjrrct-Nd
벅 스위칭 조정기 IC 포지티브 가변 1V 1 출력 6A 14-VFQFN
사양LMQ61460AASRJRR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 3V |
| 전압 - 입력(최대) | 36V |
| 전압 - 출력(최소/고정) | 1V |
| 전압 - 출력(최대) | 34.2V |
| 전류 - 출력 | 6A |
| 주파수 - 스위칭 | 200kHz ~ 2.2MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장, 웨터블 플랭크 |
| 패키지/케이스 | 14-VFQFN |
| 공급자 장치 패키지 | 14-VQFN-HR(4x3.5) |
| 기본 제품 번호 | LMQ61460 |
특징LMQ61460AASRJRR
• 기능 안전 가능
– 기능 안전 시스템 설계를 지원하는 데 사용할 수 있는 문서
• 초저 EMI 요구 사항에 최적화됨
– Hotrod™ 패키지는 스위치 노드 링잉을 최소화합니다.
– 내부 바이패스 커패시터로 EMI 감소
– 병렬 입력 경로는 기생 인덕턴스를 최소화합니다.
– 확산 스펙트럼은 피크 방출을 감소시킵니다.
– 조정 가능한 스위치 노드 상승 시간
• 견고한 애플리케이션용으로 설계
– 42V 과도 지원
– 4A 부하에서 0.4V 드롭아웃(일반)
• 모든 부하에서 고효율 전력 변환
– 13.5VIN, 3.3VOUT에서 7µA 무부하 전류
– 1mA, 13.5VIN, 5VOUT에서 90% PFM 효율
– 낮은 MOSFET ON 저항
• RDS_ON_HS = 41mΩ(일반)
• RDS_ON_LS = 21mΩ(일반)
• 효율성 향상을 위한 외부 바이어스 옵션
• 핀 호환:
– LM61460(36V, 6A)
• 출시 기간 단축을 위해 TPSM63606 모듈 사용
애플리케이션~의LMQ61460AASRJRR
• USB 타입-C
• 산업용 로봇: CPU 보드
• 산업용 PC: 단일 보드 컴퓨터
• 테스트 및 측정 장비
• 범용 와이드 VIN 강압 애플리케이션
환경 및 수출 분류LMQ61460AASRJRR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
