상세 정보 |
|||
| 전압 드롭아웃 (맥스): | 0.55V @ 500mA | 경향 - 출력: | 500mA |
|---|---|---|---|
| 경향 - 정지하 (Iq): | 55 uA | 경향 - 공급 (맥스): | 55dB (120Hz) |
| 제어기능: | 할 수 있게 하다 | 보호 특징: | 과온 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ | ||
제품 설명

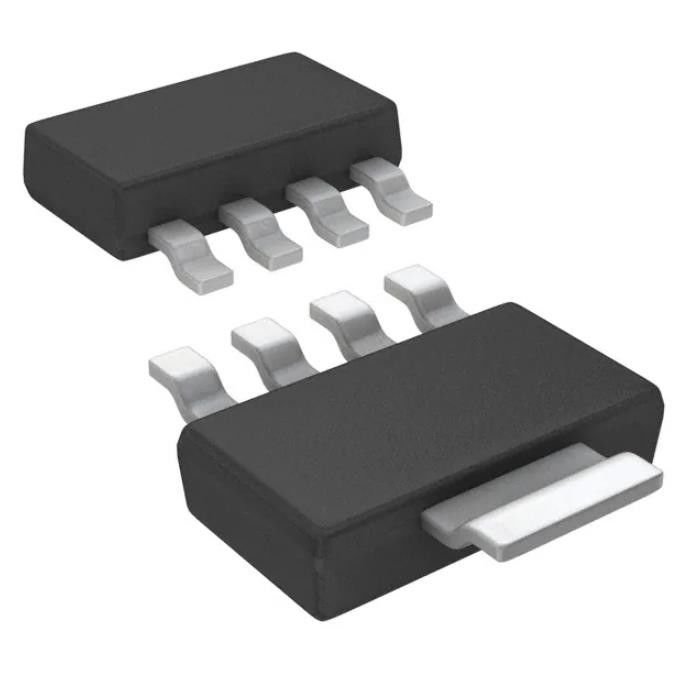

LP38693MP-3.3 Tvs 다이오드 Smd Ic Reg Lin 3.3v 500ma Sot223-5 Lp38693mp-3.3ct-Nd
선형 전압 조정기 IC 포지티브 고정 1 출력 500mA SOT-223-5
사양LP38693MP-3.3
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 새로운 디자인이 아님 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 10V |
| 전압 - 출력(최소/고정) | 3.3V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.55V @ 500mA |
| 전류 - 출력 | 500mA |
| 전류 - 무부하(Iq) | 55µA |
| 전류 - 공급(최대) | 100µA |
| PSRR | 55dB(120Hz) |
| 제어 기능 | 할 수 있게 하다 |
| 보호 기능 | 과열 |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | TO-261-5, TO-261AB |
| 공급자 장치 패키지 | SOT-223-5 |
| 기본 제품 번호 | LP38693 |
특징LP38693MP-3.3
• 넓은 입력 전압 범위(2.7V ~ 10V)
• 모든 WSON 옵션은 AEC-Q100 등급 1로 사용 가능
• 2% 출력 정확도(25°C)
• 낮은 드롭아웃 전압: 500mA에서 250mV(일반, 5V 출력)
• 정밀(트림) 밴드갭 기준
• -40°C ~ 125°C에 대한 보장된 사양
• 1µA 오프 상태 정동작 전류
• 열 과부하 보호
• 폴드백 전류 제한
• 접지 핀 전류: 최대 부하 시 55µA(일반)
• 인에이블 핀(LP38693)
애플리케이션~의LP38693MP-3.3
• 하드 디스크 드라이브
• 노트북 컴퓨터
• 배터리 구동 장치
• 휴대용 계측기
환경 및 수출 분류LP38693MP-3.3
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
