상세 정보 |
|||
| 입출력의 수: | 64 | 프로그램 메모리 규모: | 512KB (512K x 8) |
|---|---|---|---|
| 프로그램 메모리 종류: | 플래시 | EEPROM 사이즈: | 16K Ｘ 8 |
| RAM 사이즈: | 200K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 1.71V ~ 3.6V |
| 데이터 변환기: | A/D 12x12b | 오실레이터형: | 내부의 |
제품 설명

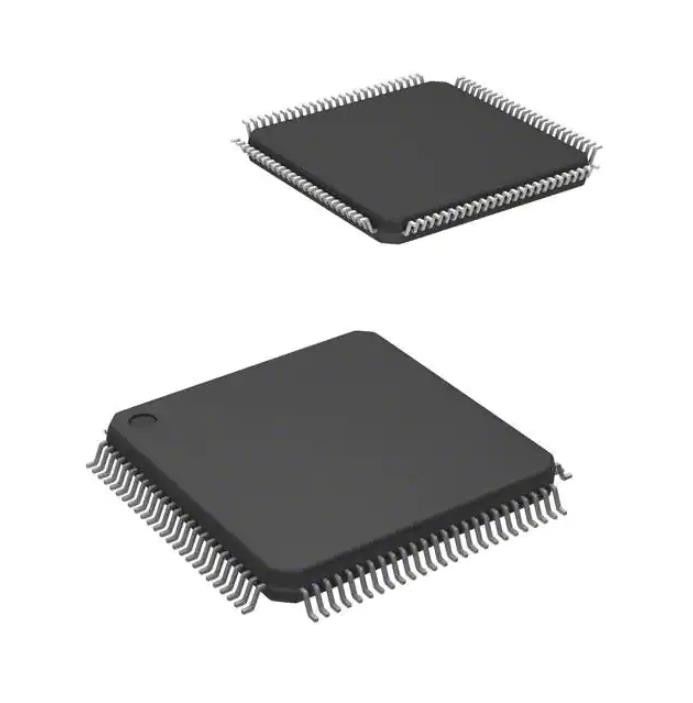

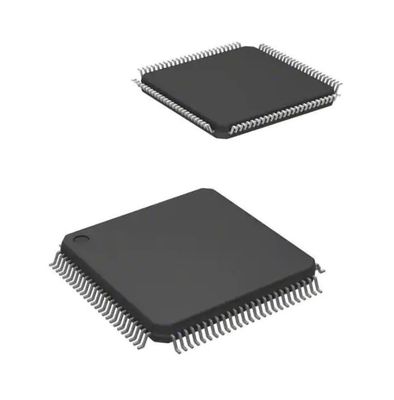

ARM® Cortex®-M4 LPC546xx 마이크로 컨트롤러 IC 32비트 단일 코어 180MHz 512KB(512K x 8) 플래시 100-LQFP(14x14)
사양LPC54606J512BD100E
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | NXP USA Inc. |
| 시리즈 | LPC546xx |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | ARM® Cortex®-M4 |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 180MHz |
| 연결성 | CANbus, 이더넷, I²C, SPI, UART/USART, USB |
| 주변기기 | 절전 감지/재설정, DMA, I²S, POR, PWM, WDT |
| I/O 수 | 64 |
| 프로그램 메모리 크기 | 512KB(512K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 16K x 8 |
| RAM 크기 | 200K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.71V ~ 3.6V |
| 데이터 변환기 | A/D 12x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 100-LQFP |
| 공급자 장치 패키지 | 100-LQFP(14x14) |
| 기본 제품 번호 | LPC54606 |
특징LPC54606J512BD100E
• ARM Cortex-M4 코어(버전 r0p1):
• 최대 220MHz의 주파수에서 실행되는 ARM Cortex-M4 프로세서.
• LPC5460x/61x 장치는 최대 180MHz의 CPU 주파수에서 작동합니다.LPC54628 장치는 최대 220MHz의 CPU 주파수에서 작동합니다.
• FPU(Floating Point Unit) 및 MPU(Memory Protection Unit).
• ARM Cortex-M4 내장 NVIC(Nested Vectored Interrupt Controller).
• NMI(Non-maskable Interrupt) 입력
소스 선택.
• 6개의 명령 중단점, 2개의 리터럴 비교기 및 4개의 감시 지점이 있는 SWD(Serial Wire Debug).향상된 디버그 기능을 위한 직렬 와이어 출력 및 ETM 추적과 디버그 타임스탬프 카운터를 포함합니다.
• 시스템 틱 타이머
애플리케이션~의LPC54606J512BD100E
• 단일 전원 공급 장치 1.71V ~ 3.6V.
• 파워 온 리셋(POR).
• 인터럽트 및 강제 재설정을 위한 별도의 임계값이 있는 BOD(Brown-Out Detect).
• JTAG 바운더리 스캔이 지원됩니다.
• 식별을 위한 128비트 고유 장치 일련 번호.
• 작동 온도 범위 ?40 °C ~ +105 °C.
• TFBGA180, TFBGA100, LQFP208 및 LQFP100 패키지로 제공됩니다.
환경 및 수출 분류LPC54606J512BD100E
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
