상세 정보 |
|||
| 시리즈: | ispMACH® 4A | 패키지: | 트레이 |
|---|---|---|---|
| 제품 상태: | 전혀 새로운 디자인을 위해 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 프로그램 가능한 타입: | 프로그램 가능한 시스템에서 | 지연 시간 tpd(1) 맥스: | 7.5 나노 초 |
| 전압 공급 - 내부의: | 4.75V ~ 5.25V | 매크로셀의 수: | 128 |
제품 설명

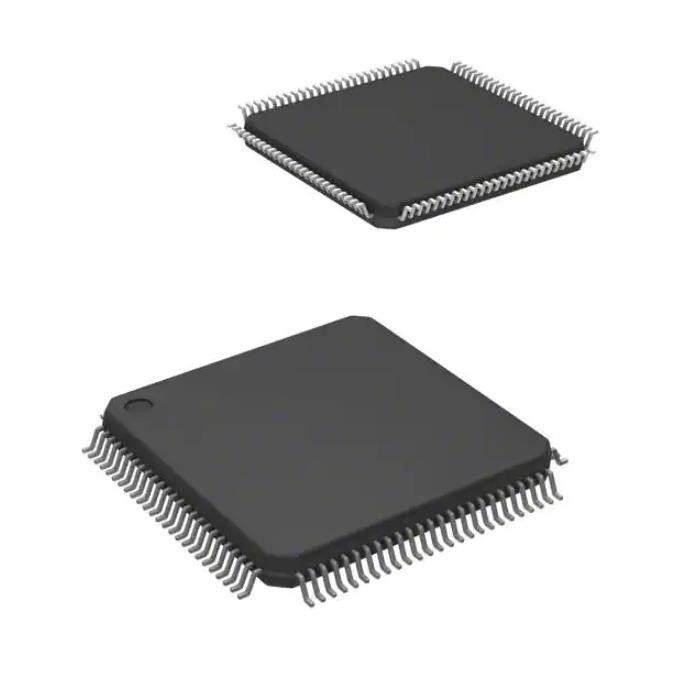

M4A5-128/64-7VNC Tvs 다이오드 SMD M4a5-128/64-7vnc 220-1831-Nd
IC CPLD 128MC 7.5NS 100TQFP
사양M4A5-128/64-7VNC
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| CPLD(복합 프로그램 가능 논리 장치) | |
| 제조업체 | 래티스 반도체 주식회사 |
| 시리즈 | ispMACH® 4A |
| 패키지 | 쟁반 |
| 제품 상태 | 새로운 디자인이 아님 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 프로그래밍 가능한 유형 | 시스템 프로그래밍 가능 |
| 지연 시간 tpd(1) 최대 | 7.5ns |
| 전압 공급 - 내부 | 4.75V ~ 5.25V |
| 매크로셀 수 | 128 |
| I/O 수 | 64 |
| 작동 온도 | 0°C ~ 70°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 100-LQFP |
| 공급자 장치 패키지 | 100-TQFP(14x14) |
| 기본 제품 번호 | M4A5-128 |
특징M4A5-128/64-7VNC
◆ 고성능, E2 CMOS 3.3V 및 5V CPLD 제품군
◆ 신속한 로직 설계를 위한 유연한 아키텍처
— 우수한 First-Time-FitTM 및 재장착 기능
— 고정 타이밍을 보장하는 SpeedLockingTM 성능
— 100% 라우팅 가능성 및 100% 핀아웃 유지를 위한 중앙, 입력 및 출력 스위치 매트릭스
◆ 고속
— 5.0ns tPD 상업용 및 7.5ns tPD 산업용
— 182MHz fCNT
◆ 32~512개의 매크로셀;32 ~ 768 레지스터
◆ PLCC, PQFP, TQFP, BGA, fpBGA 및 caBGA 패키지의 44~388핀
◆ 다양한 디자인 스타일을 위한 유연한 아키텍처
— D/T 레지스터 및 래치
— 동기식 또는 비동기식 모드
— 전용 입력 레지스터
— 프로그래밍 가능한 극성
— 리셋/프리셋 교환
◆ 손쉬운 시스템 통합을 위한 고급 기능
— 3.3V 및 5V JEDEC 호환 작동
— 바운더리 스캔 테스트를 위한 JTAG(IEEE 1149.1) 준수
— 3.3V 및 5V JTAG 시스템 내 프로그래밍
— PCI 준수(-5/-55/-6/-65/-7/-10/-12 속도 등급)
— 혼합 공급 전압 시스템 설계에 안전
— 프로그래밍 가능한 풀업 또는 Bus-FriendlyTM 입력 및 I/O
— 핫 소켓
— 프로그래밍 가능한 보안 비트
— 개별 출력 슬루율 제어
◆ 고급 E2 CMOS 프로세스는 고성능의 비용 효율적인 솔루션을 제공합니다.
◆ 무연 패키지 옵션
애플리케이션~의M4A5-128/64-7VNC
◆ 제품 용어 배열
◆ 논리 할당자
◆ 마크로셀
◆ 출력 스위치 매트릭스
◆ I/O 셀
◆ 입력 스위치 매트릭스
◆ 클록 생성기
환경 및 수출 분류M4A5-128/64-7VNC
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
