상세 정보 |
|||
| 전압 - 공급 (Vcc/Vdd): | 3V ~ 3.6V | 데이터 변환기: | 자동 예금기 16x12b ; 인수 인도 2x12b |
|---|---|---|---|
| 오실레이터형: | 내부의 | 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 64-LQFP |
| 공급자 소자 패키지: | 64-lqfp (10x10) | 베이스 상품 다수: | MC56F80 |
제품 설명

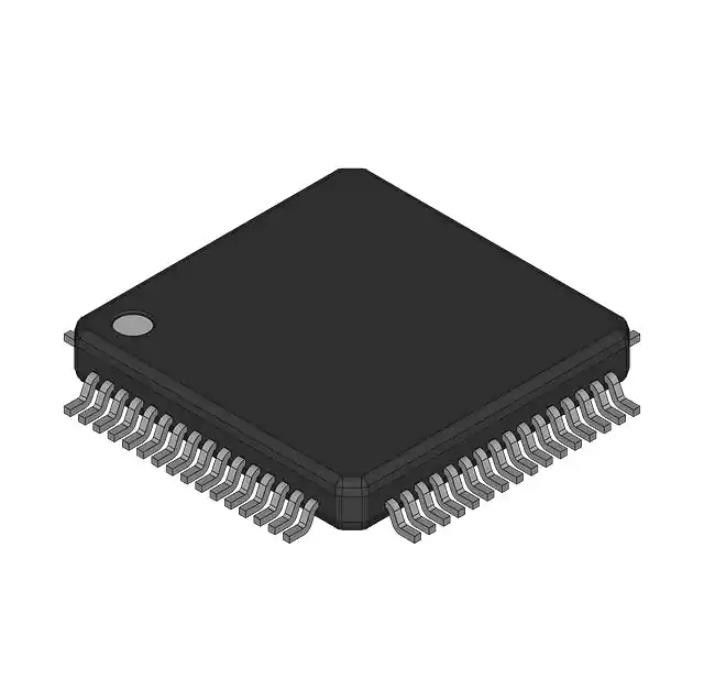

MC56F8037VLH Tvs 다이오드 Smd Ic Mcu 16비트 64kb 플래시 64lqfp 2156-MC56F8037VLH-ND
56800E 56F8xxx 마이크로 컨트롤러 IC 16비트 32MHz 64KB(32K x 16) 플래시 64-LQFP(10x10)
MC56F8037VLH의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 프리스케일 반도체 |
| 시리즈 | 56F8xxx |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | 56800E |
| 코어 크기 | 16비트 |
| 속도 | 32MHz |
| 연결성 | CANbus, I²C, SCI, SPI |
| 주변기기 | 포르, PWM, WDT |
| I/O 수 | 53 |
| 프로그램 메모리 크기 | 64KB(32K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 4K x 16 |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 3.6V |
| 데이터 변환기 | A/D 16x12b;D/A 2x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-LQFP |
| 공급자 장치 패키지 | 64-LQFP(10x10) |
| 기본 제품 번호 | MC56F80 |
특징MC56F8037VLH
• 프로그래밍 가능한 간격 타이머(PIT) 3개
• LIN 슬레이브 기능이 있는 2개의 QSCI(Queued Serial Communication Interface)
• 2개의 QSPI(Queued Serial Peripheral Interface)
• 프리스케일의 MSCAN(Scalable Controller Area Network) 2.0 A/B 모듈
• 16비트 쿼드 타이머 2개
• I 2C(Inter-Integrated Circuit) 포트 1개
• 컴퓨터가 올바르게 작동(COP)/감시 장치
• 온칩 이완 발진기
• 통합 POR(Power-On Reset) 및 LVI(Low-Voltage Interrupt) 모듈
• LIN 슬레이브 기능이 있는 2개의 QSCI(Queued Serial Communication Interface)
• 2개의 QSPI(Queued Serial Peripheral Interface)
• 프리스케일의 MSCAN(Scalable Controller Area Network) 2.0 A/B 모듈
• 16비트 쿼드 타이머 2개
• I 2C(Inter-Integrated Circuit) 포트 1개
• 컴퓨터가 올바르게 작동(COP)/감시 장치
• 온칩 이완 발진기
• 통합 POR(Power-On Reset) 및 LVI(Low-Voltage Interrupt) 모듈
애플리케이션 ~의MC56F8037VLH
• 6채널 PWM 모듈 1개
• 2개의 8채널 12비트 ADC(Analog-to-Digital Converter)
• 12비트 DAC(디지털-아날로그 변환기) 2개
• 2개의 아날로그 비교기
• 2개의 8채널 12비트 ADC(Analog-to-Digital Converter)
• 12비트 DAC(디지털-아날로그 변환기) 2개
• 2개의 아날로그 비교기
환경 및 수출 분류MC56F8037VLH
| 기인하다 | 설명 |
| HTSUS | 0000.00.0000 |
