상세 정보 |
|||
| 주파수 - 맥스: | 160MHz | 분할기 / 곱셈 장치: | 예 / 예 |
|---|---|---|---|
| 전압 - 공급: | 2.375V ~ 3.465V | 작동 온도: | -40' Ｃ ~ 85' Ｃ |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 32-LQFP |
| 공급자 소자 패키지: | 32-TQFP(7x7) | 베이스 상품 다수: | MPC9315 |
제품 설명

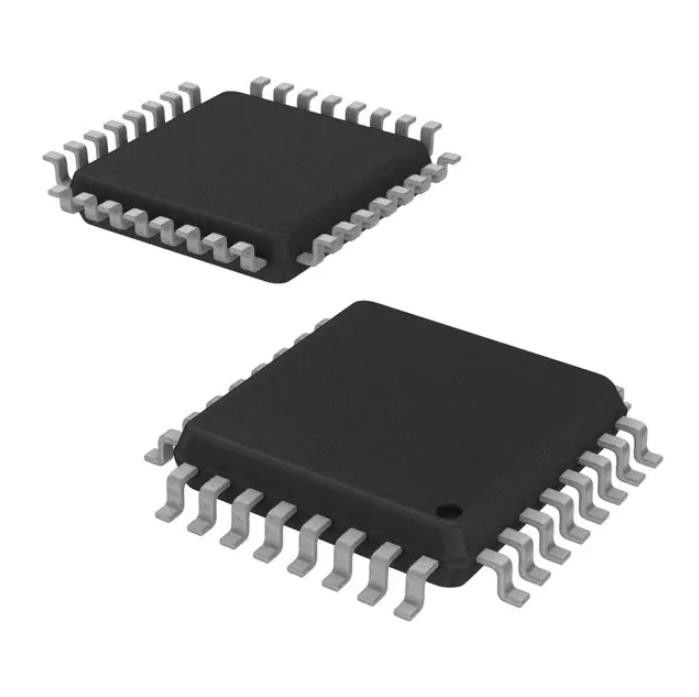

MPC9315AC Tvs 다이오드 Smdic Pll 시계 발생기 32tqfp 2832-MPC9315AC-ND
PLL 클록 발생기 IC 160MHz 1 32-LQFP
MPC9315AC의 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 클록/타이밍 | |
| 클록 생성기, PLL, 주파수 합성기 | |
| 제조업체 | Renesas Electronics America Inc. |
| 시리즈 | - |
| 패키지 | 쟁반 |
| 제품 상태 | 구식 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 유형 | PLL 클록 생성기 |
| PLL | 예 |
| 입력 | LVCMOS |
| 산출 | LVCMOS |
| 회로 수 | 1 |
| 비율 - 입력:출력 | 4:08 |
| 미분 - 입력:출력 | 아니 아니 |
| 빈도 - 최대 | 160MHz |
| 분배기/승수 | 예/예 |
| 전압 - 공급 | 2.375V ~ 3.465V |
| 작동 온도 | -40°C ~ 85°C |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 32-LQFP |
| 공급자 장치 패키지 | 32-TQFP(7x7) |
| 기본 제품 번호 | MPC9315 |
특징MPC9315AC
• 구성 가능한 8개 출력 LVCMOS PLL 클록 생성기
• PowerQUICC I 및 II와 같은 다양한 마이크로프로세서와 호환 가능
• 18.75 ~ 160MHz의 광범위한 출력 클록 주파수
• 2.5V 및 3.3V CMOS 호환 가능
• 중급에서 고성능 통신, 네트워킹 및 컴퓨터 애플리케이션용으로 설계
• 완벽하게 통합된 PLL은 확산 스펙트럼 클로킹을 지원합니다.
• 클럭 리던던시가 필요한 애플리케이션 지원
• 최대.120ps의 출력 스큐(한 뱅크 내에서 80ps)
애플리케이션 ~의MPC9315AC
• 선택 가능한 출력 구성(1:1, 2:1, 4:1, 1:2, 1:4 주파수 비율)
• 2개의 선택 가능한 LVCMOS 클록 입력
• 외부 PLL 피드백 경로 및 선택 가능한 피드백 구성
• 삼중 출력
• 32리드 LQFP 패키지
• 주변 작동 온도 범위 -40 ~ +85C • 32-리드 무연 패키지
환경 및 수출 분류MPC9315AC
| 기인하다 | 설명 |
| RoHS 상태 | RoHS 미준수 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
