상세 정보 |
|||
| 입력 유형: | 비반전 | 높은 쪽 전압 - 맥스 (띄우기): | 600 Ｖ |
|---|---|---|---|
| 상승 / 강하 시간 (Typ): | 12 나노 초, 12 나노 초 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 8 SOIC (0.154 ", 3.90 밀리미터 폭) |
| 공급자 소자 패키지: | 8-soic | 베이스 상품 다수: | NCV5183 |
제품 설명

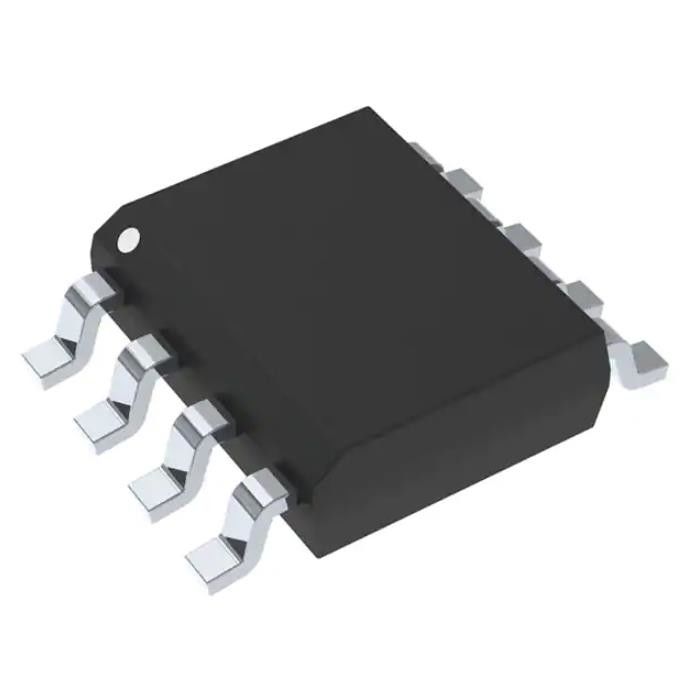

NCV5183DR2G Tvs 다이오드 Smd Ic 게이트 Drvr 하프 브리지 8soic NCV5183DR2GOSCT-ND
하프 브리지 게이트 구동기 IC 비반전 8-SOIC
NCV5183DR2G 사양
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 게이트 드라이버 | |
| 제조업체 | 온세미 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 구동 구성 | 하프 브리지 |
| 채널 유형 | 독립적인 |
| 드라이버 수 | 2 |
| 게이트 유형 | N채널 MOSFET |
| 전압 - 공급 | 9V ~ 18V |
| 논리 전압 - VIL, VIH | 1.2V, 2.5V |
| 전류 - 피크 출력(소스, 싱크) | 4.3A, 4.3A |
| 입력 유형 | 비반전 |
| 하이 사이드 전압 - 최대(부트스트랩) | 600V |
| 상승/하강 시간(통상) | 12ns, 12ns |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOIC |
| 기본 제품 번호 | NCV5183 |
특징NCV5183DR2G
•AEC Q100 인증 자동차
•전압 범위: 최대 600V•dV/dt 내성
•9V ~ 18V의 게이트 드라이브 공급 범위
•출력 소스/싱크 전류 성능 4.3A/4.3A
•3.3V 및 5V 입력 로직 호환 가능
•-10V까지 확장된 허용 네거티브 브리지 핀 전압 스윙
•두 채널 간의 일치된 전파 지연
•전파 지연 일반적으로 120ns
•두 채널 모두에 대한 UVLO(Under VCC LockOut)
•산업 표준과 핀 간 호환
•이들은 무연 장치입니다.
애플리케이션 ~의NCV5183DR2G
•텔레콤 및 데이터콤용 전원 공급 장치
•하프-브리지 및 풀-브리지 변환기
•푸시-풀 컨버터
•고전압 동기식-벅 컨버터
환경 및 수출 분류NCV5183DR2G
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
