상세 정보 |
|||
| 엠에프르: | NXP 미국 Inc. | 시리즈: | HCS12X |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | HCS12X |
| 핵심 사이즈: | 16-비트 | 속도: | 50MHz |
제품 설명

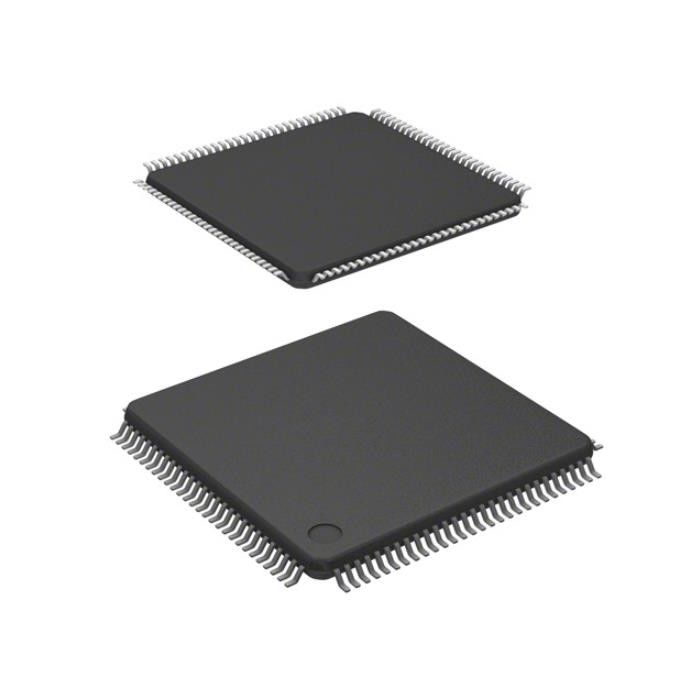

S912XEQ384J3VALR 전류 검출 저항기 Ic Mcu 16비트 384kb 플래시 112lqfp
HCS12X HCS12X 마이크로컨트롤러 IC 16-비트 50MHz 384KB (384K x 8) 순간 112-lqfp (20x20)
S912XEQ384J3VALR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | NXP 미국 Inc. |
| 시리즈 | HCS12X |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | HCS12X |
| 핵심 사이즈 | 16-비트 |
| 속도 | 50MHz |
| 연결성 | 캔뷔스, EBI / EMI, I2C, 적외선 통신 협회, SCI, SPI |
| 주변 기기 | LVD, 포르, PWM, WDT |
| 입출력의 수 | 91 |
| 프로그램 메모리 규모 | 384KB (384K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | 4K Ｘ 8 |
| RAM 사이즈 | 24K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.72V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 16x12b |
| 오실레이터형 | 외부 |
| 작동 온도 | -40' Ｃ ~ 105' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 112-LQFP |
| 공급자 소자 패키지 | 112-lqfp (20x20) |
| 베이스 상품 다수 | S912 |
S912XEQ384J3VALR의 특징
1. 깡통 선택 :
5 깡통 모듈과 버전은 CAN0, CAN1, CAN2, CAN3과 CAN4를 가지고 있을 것입니다.
4 깡통 모듈과 버전은 CAN0, CAN1, CAN2 andCAN4를 가지고 있을 것입니다.
3 깡통 모듈과 버전은 CAN0, CAN1과 CAN4를 가지고 있을 것입니다.
2 깡통 모듈과 버전은 CAN0과 CAN4를 가지고 있을 것입니다.
1 깡통 모듈과 버전은 CAN0을 가지고 있을 것입니다.
2. SCI 선택 :
8 SCI 모듈과 버전은 SCI0, SCI1, SCI2, SCI3, SCI4, SCI5, SCI6과 SCI7을 가지고 있을 것입니다.
7 SCI 모듈과 버전은 SCI0과 SCI1, SCI2, SCI3, SCI4, SCI5와 SCI6을 가지고 있을 것입니다.
6 SCI 모듈과 버전은 SCI0, SCI1, SCI2, SCI3, SCI4와 SCI5를 가지고 있을 것입니다.
5 SCI 모듈과 버전은 SCI0, SCI1, SCI2, SCI3과 SCI4를 가지고 있을 것입니다.
4 SCI 모듈과 버전은 SCI0, SCI1, SCI2와 SCI를 가지고 있을 것입니다
3 SCI 모듈과 버전은 SCI0, SCI1과 SCI2를 가지고 있을 것입니다.
2 SCI 모듈과 버전은 SCI0과 SCI1을 가지고 있을 것입니다.
1 SCI 모듈과 버전은 SCI0을 가지고 있을 것입니다.
3. SPI 선택 :
3 SPI 모듈과 버전은 SPI0, SPI1과 SPI2를 가지고 있을 것입니다.
2 SPI 모듈과 버전은 SPI0과 SPI1을 가지고 있을 것입니다.
1 SPI 모듈과 버전은 SPI0을 가지고 있을 것입니다.
4. IIC 선택 :
2 IIC 모듈과 버전은 IIC0과 IIC1을 가지고 있을 것입니다.
1 IIC 모듈과 버전은 IIC0을 가지고 있을 것입니다.
5. EP100,EP768 기기 80/112/144 핀 배치 옵션을 계속 리라우팅하는 것을 통해 이용 가능한 팀
6. 자동 예금기는 자동 예금기 채널의 모듈 / 전체 수의 수입니다.
7. 입출력은 디지털 입력 또는 출력의 역할을 하도록 유능한 공항의 금액입니다. 세부 사항이 지나서 "공항 유용성을 이해하기 때문에
패키지 옵션은 " MCS12XE 데이터 시트에서 제의합니다.
8. 입출력은 디지털 입력 또는 출력의 역할을 하도록 유능한 공항의 금액입니다. 세부를 위해 MCS12XE 데이터 시트에서 패키지 선택 표에 의한 공항 유용성을 보세요.
9. RAM으로부터의 코드를 실행할 수 있을 뿐입니다
S912XEQ384J3VALR의 애플리케이션
이 예에서, MC9S12XE는 전형적 차체 제어기 응용프로그램의 조수석을 구현하고 있습니다. 모듈은 LIN 버스가 본체 제어기에게 지역적인 기능과 통신하지만 온칩 MSCAN 모듈을 사용하여 차에 배포된 주요 캔-버스와 연결됩니다. 양쪽 사례에서 통신 기능은 CPU와 독립적으로 XGATE에 의해 관리됩니다. MC9S12XE는 빛과 펌프를 위한 파워 드라이버의 직접 제어와 온칩 PWM과 ATD 모듈을 사용하는 센서을 읽기를 제공합니다. 마침내, RF 수신기와의 SPI 인터페이스는 인터페이스를 자동차 원격 액세스 시스템에게 제공합니다.
환경적이 & S912XEQ384J3VALR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
