상세 정보 |
|||
| 시리즈: | S08 | 패키지: | 트레이 |
|---|---|---|---|
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
| 핵심 프로세서: | S08 | 핵심 사이즈: | 8-비트 |
| 속도: | 40MHz | 연결성: | I2C, 린뷔스, SCI, SPI |
제품 설명

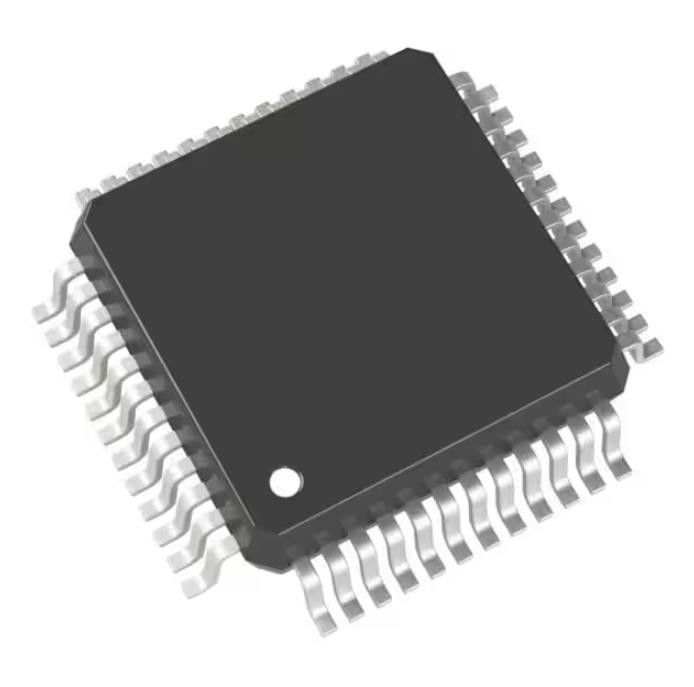

S9S08DN32F2CLF 전류 감지 저항기 Ic Mcu 8bit 32kb Flash 48lqfp
S08 S08 마이크로 컨트롤러 IC 8비트 40MHz 32KB(32K x 8) 플래시 48-LQFP(7x7)
사양S9S08DN32F2CLF
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | NXP USA Inc. |
| 시리즈 | S08 |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | S08 |
| 코어 크기 | 8비트 |
| 속도 | 40MHz |
| 연결성 | I²C, LINbus, SCI, SPI |
| 주변기기 | LVD, POR, PWM, WDT |
| I/O 수 | 39 |
| 프로그램 메모리 크기 | 32KB(32K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 1K x 8 |
| RAM 크기 | 1.5K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 48-LQFP |
| 공급자 장치 패키지 | 48-LQFP(7x7) |
| 기본 제품 번호 | S9S08 |
온칩 메모리~의S9S08DN32F2CLF
• 전체 작동 전압 및 온도에서 플래시 읽기/프로그램/지우기
— MC9S08DN60 = 60K
— MC9S08DN48 = 48K
— MC9S08DN32 = 32K
— MC9S08DN16 = 16K
• 최대 2K EEPROM 회로 내 프로그래밍 가능 메모리;8바이트 단일 페이지 또는 4바이트 이중 페이지 삭제 섹터플래시를 실행하는 동안 프로그래밍 및 지우기;지우기 중단
• 최대 2K RAM(Random-Access Memory)
애플리케이션 ~의S9S08DN32F2CLF
• 53개의 범용 입력/출력(I/O) 핀 및 1개의 입력 전용 핀
• 각 핀에서 극성을 선택할 수 있는 24개의 인터럽트 핀
• 모든 입력 핀에서 히스테리시스 및 구성 가능한 풀 장치.
• 모든 출력 핀에서 구성 가능한 슬루율 및 구동 강도.
환경 및 수출 분류S9S08DN32F2CLF
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
