상세 정보 |
|||
| 엠에프르: | NXP 미국 Inc. | 시리즈: | S08 |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | S08 |
| 핵심 사이즈: | 8-비트 | 속도: | 40MHz |
제품 설명

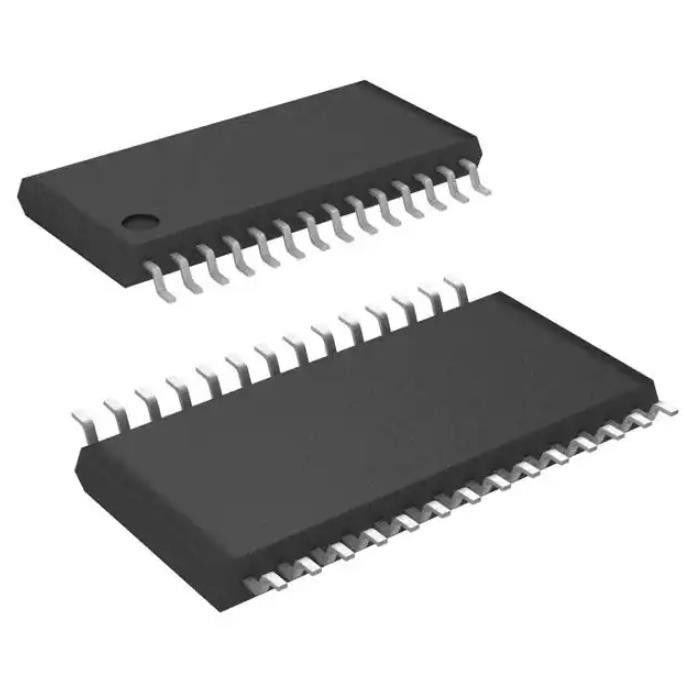

S9S08SG16E1MTLR 전류 검출 저항기 Ic Mcu 8비트 16kb 플래시 28tssop
S08 S08 마이크로컨트롤러 IC 8-비트 40MHz 16KB (16K x 8) 순간 28-tssop
S9S08SG16E1MTLR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | NXP 미국 Inc. |
| 시리즈 | S08 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | S08 |
| 핵심 사이즈 | 8-비트 |
| 속도 | 40MHz |
| 연결성 | I2C, 린뷔스, SCI, SPI |
| 주변 기기 | LVD, 포르, PWM, WDT |
| 입출력의 수 | 22 |
| 프로그램 메모리 규모 | 16KB (16K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 1K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.7V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 16x10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 28 TSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 28-TSSOP |
| 베이스 상품 다수 | S9S08 |
S9S08SG16E1MTLR의 특징
코드 개발을 위한 오우 활성 배경 모드
오우 대기 상태 - CPU는 전력을 아끼기 위해 차단합니다 ; 시스템 클럭은 달리고 가득 찬 규제가 유지됩니다
오우 정지모드 - 시스템 클럭은 중지되고 전압 조절기가 대기상태로 있습니다
― Stop3 - 모든 내부 회로는 패스트 리커버리를 위해 강화됩니다
― Stop2 - 내부 회로, RAM 내용의 부분적 전원을 내림은 보유됩니다
S9S08SG16E1MTLR의 애플리케이션
이것은 MC9S08SG32 시리즈를 위한 정상 작동 모드입니다. BKGD / MS 핀이 높으면 이 모드는 MCU 종료되는 리셋에 선택됩니다. 이 방식으로, CPU는 내부 메모리로부터의 코드를 실행합니다
환경적이 & SS9S08SG16E1MTLR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
