상세 정보 |
|||
| 제품 상태: | 활동가 | 프로그램 가능한 디지키: | 검증되지 않습니다 |
|---|---|---|---|
| 핵심 프로세서: | HCS12X | 핵심 사이즈: | 16-비트 |
| 속도: | 40MHz | 연결성: | 캔뷔스, SCI, SPI |
| 주변 기기: | LVD, 포르, PWM, WDT | 입출력의 수: | 91 |
제품 설명

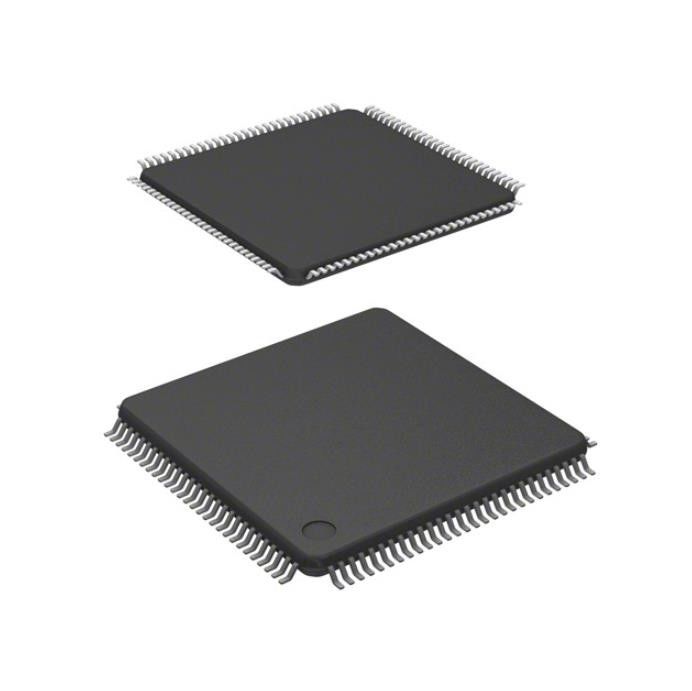

S9S12XS256J0MALR 전류 감지 저항기 Ic Mcu 16bit 256kb Flash 112lqfp
HCS12X HCS12X 마이크로 컨트롤러 IC 16비트 40MHz 256KB(256K x 8) 플래시 112-LQFP(20x20)
사양S9S12XS256J0MALR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | NXP USA Inc. |
| 시리즈 | HCS12X |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | HCS12X |
| 코어 크기 | 16비트 |
| 속도 | 40MHz |
| 연결성 | CAN 버스, SCI, SPI |
| 주변기기 | LVD, POR, PWM, WDT |
| I/O 수 | 91 |
| 프로그램 메모리 크기 | 256KB(256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 12K x 8 |
| 전압 - 공급(Vcc/Vdd) | 1.72V ~ 5.5V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 외부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 112-LQFP |
| 공급자 장치 패키지 | 112-LQFP(20x20) |
| 기본 제품 번호 | S9S12 |
특징S9S12XS256J0MALR
XS 제품군 장치는 핀 호환 패키지 장치를 제공하여 시스템 개발을 지원하고 응용 제품 확장을 수용합니다.S12XS 제품군 장치는 다음 패키지 옵션으로 제공됩니다.
• 112핀 LQFP
• 80핀 QFP
• 64핀 LQFP
애플리케이션 ~의S9S12XS256J0MALR
PE7은 범용 입력 또는 출력 핀입니다.ECLKX2는 내부 버스 주파수의 두 배에 해당하는 클록 출력입니다.XCLKS는 내부 루프 제어 피어스 오실레이터와 함께 크리스털이 사용되는지 또는 풀 스윙 피어스 오실레이터/외부 클록 회로가 사용되는지 여부를 제어하는 입력 신호입니다(섹션 1.10 오실레이터 구성 참조).리셋 중에는 내부 풀업이 활성화됩니다.
환경 및 수출 분류S9S12XS256J0MALR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
