상세 정보 |
|||
| 엠에프르: | 인피니언 테크놀러지 | 시리즈: | XC16x |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 디지키에 중지됩니다 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 디지키 프로그램 가능한 핵심 프로세서: | C166SV2 |
| 핵심 사이즈: | 16-비트 | 속도: | 20MHz |
제품 설명

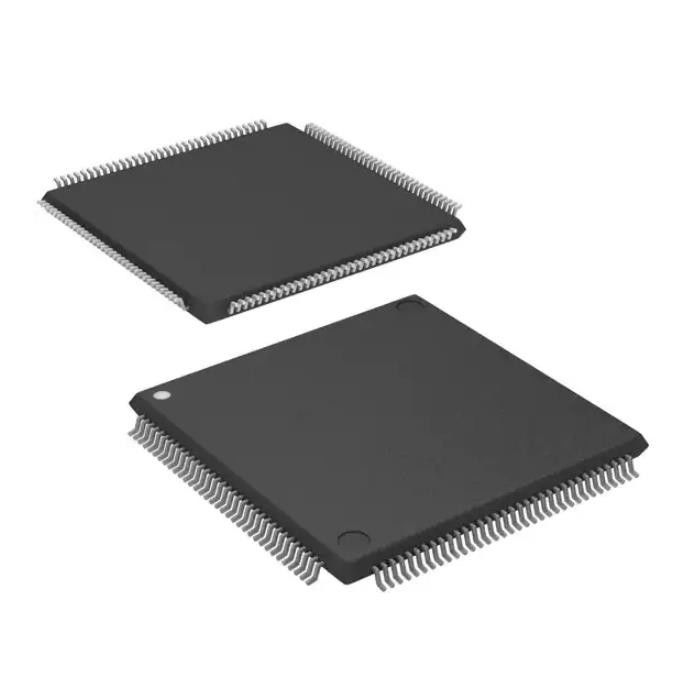

SAF-XC161CJ-16F20F BB 전류 검출 저항기 Ic Mcu 16비트 128kb 플래시 144tqfp
C166SV2 XC16x 마이크로컨트롤러 IC 16-비트 20MHz 128KB (128K x 8) 순간 PG-TQFP-144-7
SAF-XC161CJ-16F20F BB의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 내장됩니다 | |
| 마이크로컨트롤러 | |
| 엠에프르 | 인피니언 테크놀러지 |
| 시리즈 | XC16x |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 디지키에 중지됩니다 |
| 프로그램 가능한 디지키 | 검증되지 않습니다 |
| 핵심 프로세서 | C166SV2 |
| 핵심 사이즈 | 16-비트 |
| 속도 | 20MHz |
| 연결성 | 캔뷔스, EBI / EMI, I2C, SLDM, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | PWM, WDT |
| 입출력의 수 | 99 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 8K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.35V ~ 2.7V |
| 데이터 변환기 | 자동 예금기 12x8/10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 144-LQFP |
| 공급자 소자 패키지 | PG-TQFP-144-7 |
| 베이스 상품 다수 | SAF-XC161 |
SAF-XC161CJ-16F20F BB의 특징
5-단계 파이프라인과 오우 고성능 16비트 CPU
- 40 마하즈 ＣＰＵ 클록 (단일 사이클 실행)에 있는 25번 나노 초 명령 수행 주기
- 1-사이클 증가 (16 × 16 비트), 21이지 사이클에서 배경 분할 (32 / 16 비트)
- 1-사이클 곱셈 누산 (MAC) 교육
- 강화된 불 비트 조작 시설
- 제로 주기 약진 실행
- 추가 지시가 HLL과 운영 체계를 지원합니다
- 다중 가변 레지스터 뱅크와 레지스터 기반 디자인
- 두개의 추가적 로컬 레지스터 은행과 빠른 문맥 전환 지원
- 코드와 데이터를 위한 16 마바이트스 전체 선형 어드레스 공간
- 1024 바이트 온칩 특수 함수 레지스터 영역 (적합한 C166Family)
소식통들 73명, 샘플 속도와 오우 16-Priority-Level 끼어들기 방식은 50 나노 초로 하락합니다
말초 이벤트 제어기 (PEC), 24-비트 지시자 커버 전체 어드레스 공간 를 경유하는 오우 8-채널 인트럽트 구동 단일 사이클 데이터 전송 시설
온칩 PLL (요인 1:0.15 를 경유하는 오우 클럭 발생... 1시 10분), 또는 프리스케일러를 통해 (1시 1분을 고려합니다... 60:1)
오우 내부 메모리 모듈
- 2 킬로바이트 온칩 듀얼포트 램 (디피램)
- 4 킬로바이트 온 칩 데이터 SRAM (DSRAM)
- 2 킬로바이트 온 칩 프로그램 / 데이터 SRAM (퍼슈도스태틱 메모리)
- 128 킬로바이트 온칩 프로그램 메모리 (플래쉬 메모리)
오우 내부 주변 장치 모듈
- 프로그램 가능한 결의안과 12-채널 Ａ／Ｄ 컨버터
(10 비트 또는 8가지 비트)과 변환 시간 (2.55 우리 또는 2.15 우리아래로)
- 2개 16-채널 범용 캡쳐 / 비교 장치
(32개의 입출력 핀)
- 타이머들 5명 멀티 기능 다용도의 타이머 유닛
- 두개의 동시에 일어나는 / 비동시적 직렬 채널 (USARTs)
- 2개 고속 동기식 직렬 채널
- 32개의 메시지 오브젝트와의 칩상 트윈캔 인터페이스 (수입 2.0B 활동가)
기초적인 (가득 찬 깡통 /는 두 깡통 이음매와 게이트웨이 기능에 하 할 수 있습니다)
- 등급 2를 지원하는 J1850으로 순응한 직렬 데이터 연결 모듈 (SDLM)
- (다중송신된) 3개 채널과의 IIC 버스 인터페이스 (10 비트 어드레싱, 400 kbit / Ｓ)
- 전용 오실레이터에 의해 가동되는 온칩 실시간 클럭
오우는 탄력적 전원관리와 아래로 방식을 낭비하고, 잠들게 하고 강화합니다
오우 프로그램 가능한 감시 타이머와 진동자 감시기
SAF-XC161CJ-16F20F BB의 애플리케이션
인피네온 마이크로컨트롤러를 위한 순서화 코드는 필수 제품을 정확한 참조를 제공합니다. 이 순서화 코드는 동일시합니다 :
오우 파생물 자체, 즉 그것의 함수 세트와 온도 범위와 공급 전압
오우 소포와 배달의 타입.
XC161을 위한 이용 가능한 순서화 코드를 위해 당신의 책임이 있는 외판원 또는 당신의 지역 유통업체를 언급하세요.
기록 : 마스크-ROM 버전을 위한 순서화 코드는 디파인드훠가 각각 각각 롬 코드에 대한 확인 뒤에 생성한다는 것 입니다. 이 문서는 XC161의 여러 파생물을 묘사합니다
그룹. 표 1은 이러한 파생물을 열거하고, 차이를 요약합니다. 이 문서가 이러한 파생물의 모두를 언급한 것처럼, 약간의 기술은 스페시픽프로덕트에 적용되지 않을지도 모릅니다.
간편성을 위해 모든 버전은 이 문서 전체에 걸쳐 용어 XC161에 의해 언급됩니다.
환경적이 & SAF-XC161CJ-16F20F BB의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
