상세 정보 |
|||
| 엠에프르: | 인피니언 테크놀러지 | 시리즈: | XC16x |
|---|---|---|---|
| 패키지: | 테이프 & 릴 (TR) | 제품 상태: | 퇴역항공기 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | C166SV2 |
| 핵심 사이즈: | 16-비트 | 속도: | 20MHz |
제품 설명

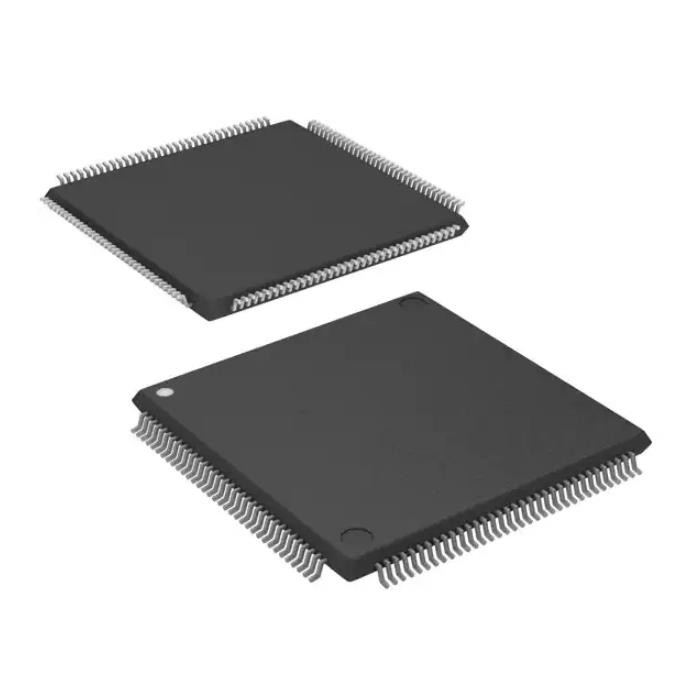

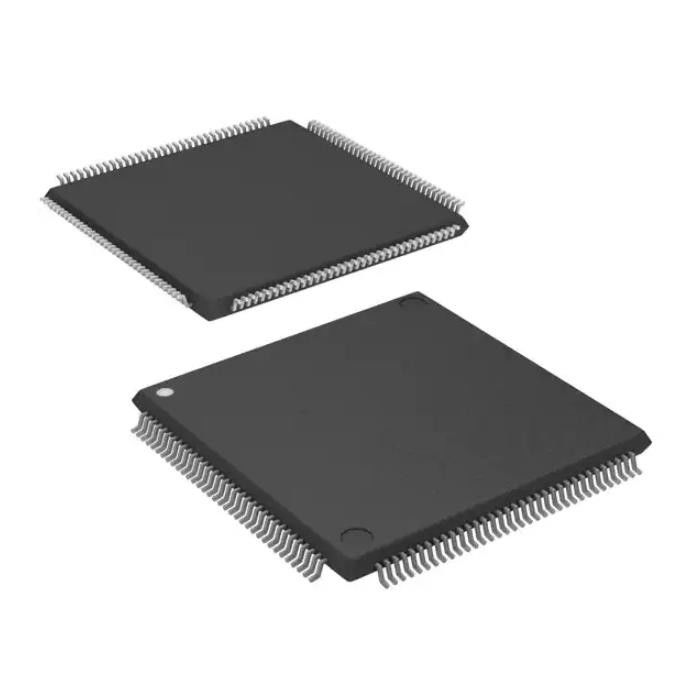

SAF-XC161CS-32F20F BB 전류 감지 저항기 Ic Mcu 16bit 256kb Flash 144tqfp
C166SV2 XC16x 마이크로 컨트롤러 IC 16비트 20MHz 256KB(256K x 8) 플래시 PG-TQFP-144-7
사양SAF-XC161CS-32F20F BB
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 인피니언 테크놀로지스 |
| 시리즈 | XC16x |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 구식 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | C166SV2 |
| 코어 크기 | 16비트 |
| 속도 | 20MHz |
| 연결성 | CANbus, EBI/EMI, I²C, SPI, UART/USART |
| 주변기기 | PWM, WDT |
| I/O 수 | 99 |
| 프로그램 메모리 크기 | 256KB(256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 12K x 8 |
| 전압 - 공급(Vcc/Vdd) | 2.35V ~ 2.7V |
| 데이터 변환기 | A/D 12x8/10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 144-LQFP |
| 공급자 장치 패키지 | PG-TQFP-144-7 |
| 기본 제품 번호 | SAF-XC161 |
특징SAF-XC161CS-32F20F BB
• 5단계 파이프라인을 갖춘 고성능 16비트 CPU
– 40MHz CPU 클록에서 25ns 명령 사이클 시간(단일 사이클 실행)
– 1-Cycle Multiplication (16 × 16 bit), 21 Cycle에서 Background Division (32/16 bit)
– 1주기 MAC(Multiply-and-Accumulate) 명령어
– 향상된 부울 비트 조작 기능
– 제로 사이클 점프 실행
– HLL 및 운영 체제를 지원하기 위한 추가 지침
– 다중 가변 레지스터 뱅크가 있는 레지스터 기반 설계
– 2개의 추가 로컬 레지스터 뱅크로 빠른 컨텍스트 전환 지원
– 코드 및 데이터용 총 선형 주소 공간 16MB
– 1024바이트 온칩 특수 기능 레지스터 영역(C166Family 호환 가능)
• 73개의 소스가 있는 16개의 우선순위 레벨 인터럽트 시스템, 최저 50ns의 샘플링 속도
• PEC(Peripheral Event Controller)를 통한 8채널 인터럽트 기반 단일 주기 데이터 전송 기능, 24비트 포인터가 전체 주소 공간을 커버합니다.
• 온칩 PLL(인자 1:0.15 ~ 1:10) 또는 프리스케일러(인자 1:1 ~ 60:1)를 통한 클록 생성
• 온칩 메모리 모듈
– 2KB 온칩 듀얼 포트 RAM(DPRAM)
– 4KB 온칩 데이터 SRAM(DSRAM)
– 6KB 온칩 프로그램/데이터 SRAM(PSRAM)
– 256Kbytes 온칩 프로그램 메모리(플래시 메모리)
• 온칩 주변 모듈
– 프로그래밍 가능한 분해능(10비트 또는 8비트) 및 변환 시간(최소 2.55µs 또는 2.15µs)이 있는 12채널 A/D 변환기
– 16채널 범용 캡처/비교 장치 2개(입력/출력 핀 32개)
– 5개의 타이머가 있는 다기능 범용 타이머 장치
– USART(동기/비동기 직렬 채널) 2개
– 2개의 고속 동기 직렬 채널
– 2개의 CAN 노드에 32개의 메시지 개체(전체 CAN/기본 CAN) 및 게이트웨이 기능이 있는 온칩 TwinCAN 인터페이스(Rev. 2.0B 활성)
– IIC 버스 인터페이스(10비트 주소 지정, 400kbit/s), 3개 채널(다중화)
– 전용 오실레이터로 구동되는 온칩 실시간 클록
• 유연한 전원 관리를 통한 유휴, 절전 및 전원 끄기 모드
• 프로그래밍 가능한 감시 타이머 및 발진기 감시
애플리케이션 ~의SAF-XC161CS-32F20F BB
Infineon 마이크로컨트롤러의 주문 코드는 필요한 제품에 대한 정확한 참조를 제공합니다.이 주문 코드는 다음을 식별합니다.
• 미분 자체, 즉 기능 세트, 온도 범위 및 공급 전압
• 패키지 및 배송 유형.XC161에 사용 가능한 주문 코드는 다음을 참조하십시오.
담당 영업 담당자 또는 지역 대리점에 문의하십시오.
참고: Mask-ROM 버전의 주문 코드는 해당 ROM 코드를 확인한 후 각 제품에 대해 정의됩니다.
환경 및 수출 분류SAF-XC161CS-32F20F BB
| 기인하다 | 설명 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
