상세 정보 |
|||
| 제품 상태: | 활동가 | 타입: | 송수신기 |
|---|---|---|---|
| 프로토콜: | RS422, RS485 | 운전자들 / 수신기들의 번호: | 1/1 |
| 이중 통신: | 절반 | 수신기 이력현상: | 70mV |
| 전압 - 공급: | 4.75V ~ 5.25V | 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) |
제품 설명

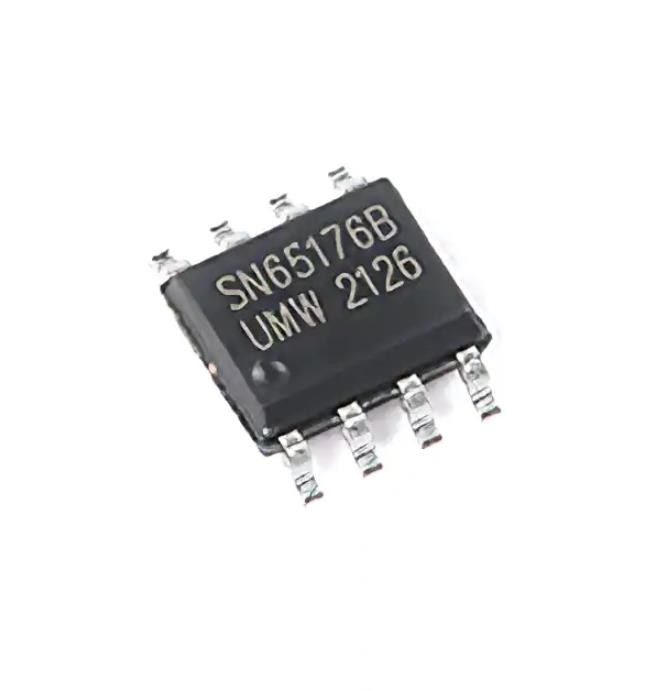

SN65176BDR 전류 감지 저항기 Sop-8 Rs-485/Rs-422 Ics Rohs
1/1 트랜시버 하프 RS422, RS485 8-SOP
사양SN65176BDR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 상호 작용 | |
| 드라이버, 수신기, 트랜시버 | |
| 제조업체 | 음 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 유형 | 트랜시버 |
| 규약 | RS422, RS485 |
| 드라이버/수신기 수 | 1/1 |
| 듀플렉스 | 반 |
| 수신기 히스테리시스 | 70mV |
| 데이터 속도 | - |
| 전압 - 공급 | 4.75V ~ 5.25V |
| 작동 온도 | -40°C ~ 105°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 8-SOIC(0.154", 폭 3.90mm) |
| 공급자 장치 패키지 | 8-SOP |
특징SN65176BDR
• 멀티포인트 버스 전송을 위한 EIA 표준 RS485를 충족하고 RS-422와 호환됩니다.
• SOIC(Small Outline) 패키지 옵션을 최소 보드 공간에서 사용할 수 있습니다.
•22ns 드라이버 전파 지연.
• 단일 +5V 공급.
•-7V ~ +12V 버스 공통 모드 범위는 버스의 장치 간에 ±7V 접지 차이를 허용합니다.
• 과열 차단 보호.
• 드라이버가 TRI STATE에 있거나 전원이 꺼진 상태에서 버스에 대한 높은 임피던스는 전체 공통 모드 범위에 걸쳐 버스에서 사용되지 않는 장치의 전원을 끌 수 있습니다.
• 드라이버 출력과 수신기 입력의 결합된 임피던스는 하나의 RS485 단위 부하 미만이므로 버스에서 최대 32개의 트랜시버를 허용합니다.
• 70mV 일반 수신기 히스테리시스.
애플리케이션 ~의SN65176BDR
SN75176B / SN65176B는 다지점 데이터 전송을 위해 확장된 공통 모드 범위(+12V ~ -7V)로 EIA 표준 RS485의 ® 요구 사항을 충족하도록 설계된 고속 차동 TRI-STATE 버스/라인 트랜시버입니다.또한 호환됩니다.
RS-422.드라이버 및 수신기 출력은 +12V ~ -7V의 전체 공통 모드 범위에 걸쳐 드라이버 출력을 위한 TRI-STATE 기능을 제공합니다.장치 내에서 과도한 전력 소모를 유발하는 버스 경합 또는 오류 상황은 드라이버 출력을 고임피던스 상태로 만드는 과열 차단 회로에 의해 처리됩니다.DC 사양은 0 ~ 70°C 온도 및 4.75V ~ 5.25V 공급 전압 범위에서 보장됩니다.
환경 및 수출 분류SN65176BDR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
