상세 정보 |
|||
| 입력 횟수: | 1 | 특징: | 슈미트 트리거 |
|---|---|---|---|
| 전압 - 공급: | 2V ~ 5.5V | 경향 - 정지하 (맥스): | 20 uA |
| 경향 - 낮은 출력 하이: | 12mA, 12mA | 입력 로직 레벨 - 낮음: | 0.75V ~ 1.5V |
| 입력 로직 레벨 - 높음: | 1.75V ~ 3.5V | 최대 전파 지연 @ V, 최대 CL: | 5V, 50pF에 있는 10.6 나노 초 |
제품 설명

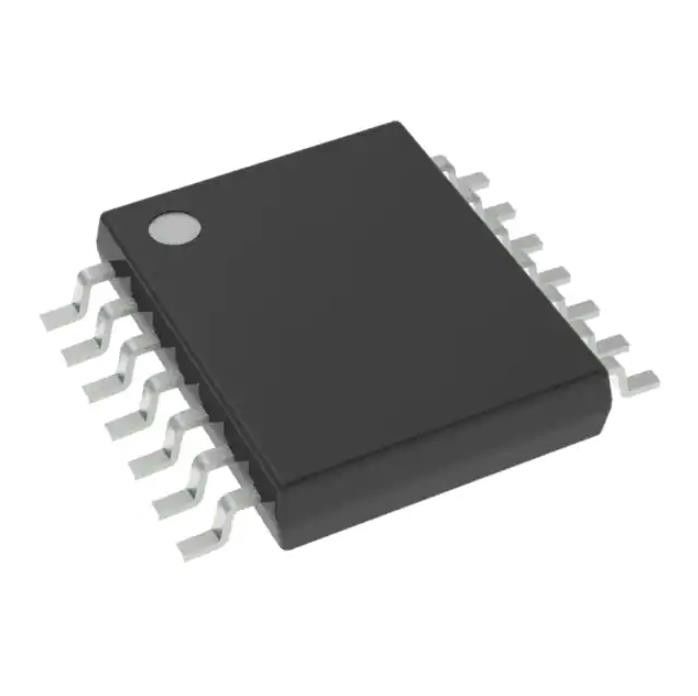

SN74LV14APWR 전류 검출 저항기 Ic 인버터 6ch 1-inp 14tssop
인버터 IC 6 채널 슈미터 트리거 14-tssop
SN74LV14APWR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 논리 | |
| 게이트와 인버터 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 74LV |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 논리형 | 인버터 |
| 회로의 수 | 6 |
| 입력 횟수 | 1 |
| 특징 | 슈미터 트리거 |
| 전압 - 공급 | 2V ~ 5.5V |
| 경향 - 정지하 (맥스) | 20 uA |
| 경향 - 낮은 출력 하이 | 12mA, 12mA |
| 입력 논리 레벨 - 로우 | 0.75V ~ 1.5V |
| 입력 논리 레벨 - 최고 | 1.75V ~ 3.5V |
| Ｖ, 맥스 CL에 있는 맥스 전달 지연 | 5V, 50pF에 있는 10.6 나노 초 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 공급자 소자 패키지 | 14-TSSOP |
| 패키지 / 건 | 14 TSSOP (0.173 ", 4.40 밀리미터 폭) |
| 베이스 상품 다수 | 74LV14 |
SN74LV14APWR의 특징
2 Ｖ에서 5.5 Ｖ의 오우 VCC 작동
5 Ｖ에 있는 10 나노 초의 오우 맥스 티피드
오우 전형적 VOLP (출력 접지 도약) < 0="">
오우 전형적 VOHV (출력 VOH는 VCC = 3.3 Ｖ에 있는 > 2.3 Ｖ, TA = 25' Ｃ를 미치지 못합니다)
모든 항구 위의 오우 지원 혼합 모드 전압 작동
오우 이오프 지원 파트셜-파워-다운 모드 작동
오우 래치-업 성능은 JESD 17마다 250 마를 초과합니다
SN74LV14APWR의 애플리케이션
오우 네트워크 스위치
오우 착용할 수 있는 건강과 끼워 맞춤부 장치
오우 피다스
오우 LCD 텔레비전
오우 전력 인프라
환경적이 & SN74LV14APWR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
