상세 정보 |
|||
| 출력형: | 푸시 풀 | 경향 - 낮은 출력 하이: | 32mA, 32mA |
|---|---|---|---|
| 전압 - 공급: | 1.65V ~ 5.5V | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 6-TSSOP, SC-88, SOT-363 |
| 공급자 소자 패키지: | SC-70-6 | 베이스 상품 다수: | 74LVC2G34 |
제품 설명

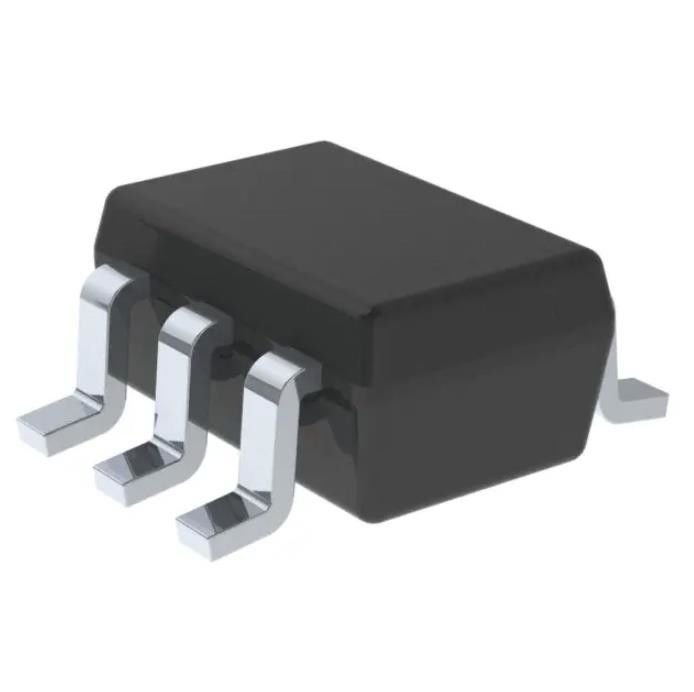

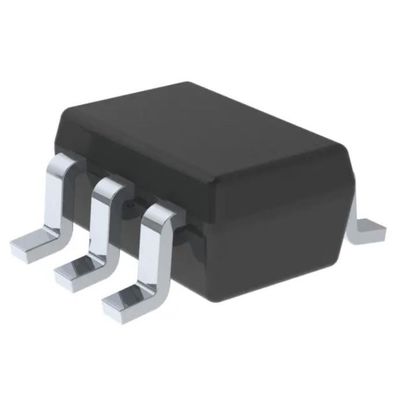

SN74LVC2G34DCKR 전류 감지 저항기 Ic Buf 비반전 5.5v Sc70-6
버퍼, 비반전 2개 소자 1개 소자당 비트 푸시-풀 출력 SC-70-6
사양SN74LVC2G34DCKR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 논리 | |
| 버퍼, 드라이버, 수신기, 트랜시버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 74LVC |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 논리 유형 | 버퍼, 비반전 |
| 요소 수 | 2 |
| 요소당 비트 수 | 1 |
| 입력 유형 | - |
| 출력 유형 | 푸시-풀 |
| 전류 - 출력 높음, 낮음 | 32mA, 32mA |
| 전압 - 공급 | 1.65V ~ 5.5V |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 6-TSSOP, SC-88, SOT-363 |
| 공급자 장치 패키지 | SC-70-6 |
| 기본 제품 번호 | 74LVC2G34 |
특징SN74LVC2G34DCKR
• Texas Instruments NanoFree™ 패키지로 제공
• 5.5V VCC 작동 지원
• 입력은 5.5V까지의 전압을 허용합니다.
• 3.3V에서 4.1ns의 최대 tpd
• 저전력 소비, 10µA 최대 ICC
• 3.3V에서 ±24mA 출력 드라이브
• VCC = 3.3V, TA = 25°C에서 일반 VOLP(출력 접지 바운스) <0.8V
• 일반 VOHV(출력 VOH 언더슈트) >2V at VCC = 3.3V, TA = 25°C
• Ioff는 실시간 삽입, 부분 전원 차단 모드 및 백 드라이브 보호를 지원합니다.
• 입력을 최대 5.5V에서 VCC 레벨로 변환하는 다운 변환기로 사용할 수 있습니다.
• 래치업 성능이 JESD 78, Class II에 따라 100mA를 초과함
• ESD 보호가 JESD 22를 초과함
– 2000-V 인체모형(A114-A)
– 200V 기계 모델(A115-A)
– 1000V 충전 장치 모델(C101)
애플리케이션 ~의SN74LVC2G34DCKR
• AV 리시버
• 오디오 도크: 휴대용
• 블루레이 플레이어 및 홈 시어터
• DVD 레코더 및 플레이어
• 임베디드 PC
• MP3 플레이어 및 녹음기(휴대용 오디오)
• PDA(Personal Digital Assistant)
• 전력: 통신/서버 AC/DC 공급: 단일 컨트롤러: 아날로그 및 디지털
• 솔리드 스테이트 드라이브(SSD): 클라이언트 및 엔터프라이즈
• TV: LCD/디지털 및 고화질(HDTV)
• 태블릿: 엔터프라이즈
• 비디오 분석: 서버
• 무선 헤드셋, 키보드 및 마우스
환경 및 수출 분류SN74LVC2G34DCKR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
