상세 정보 |
|||
| 주변 기기: | DMA, 포르, PWM, WDT | 입출력의 수: | 45 |
|---|---|---|---|
| 프로그램 메모리 규모: | 256KB (256K x 8) | 프로그램 메모리 종류: | 플래시 |
| EEPROM 사이즈: | 4K Ｘ 16 | RAM 사이즈: | 20K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd): | 3V ~ 5.5V | 데이터 변환기: | 자동 예금기 16x10b |
제품 설명

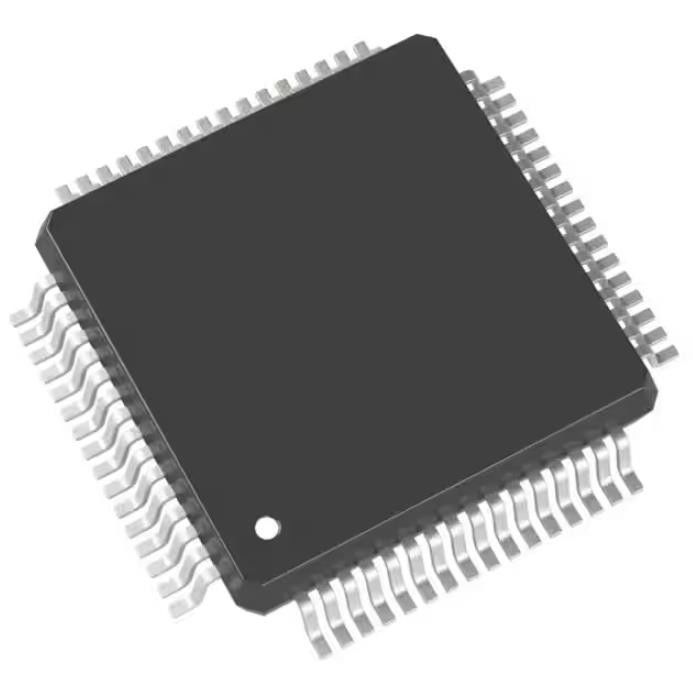

SPC5602PEF0MLH6R 전류 감지 저항기 Ic Mcu 32bit 256kb Flash 64lqfp
e200z0h MPC56xx Qorivva 마이크로 컨트롤러 IC 32비트 단일 코어 64MHz 256KB(256K x 8) 플래시 64-LQFP(10x10)
사양SPC5602PEF0MLH6R
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | NXP USA Inc. |
| 시리즈 | MPC56xx 코리바 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | e200z0h |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 64MHz |
| 연결성 | CANbus, LINbus, SCI, SPI |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 45 |
| 프로그램 메모리 크기 | 256KB(256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 4K x 16 |
| RAM 크기 | 20K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | A/D 16x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 64-LQFP |
| 공급자 장치 패키지 | 64-LQFP(10x10) |
| 기본 제품 번호 | SPC5602 |
특징SPC5602PEF0MLH6R
• 최대 64MHz, 단일 문제, 32비트 CPU 코어 컴플렉스(e200z0h)
— Power Architecture 임베디드 카테고리 준수
— 가변 길이 인코딩(VLE)
• 메모리 구성
— ECC 및 삭제/프로그램 컨트롤러가 있는 최대 256KB 온칩 코드 플래시 메모리
— 옵션: EEPROM 에뮬레이션용 ECC가 있는 추가 64(4 × 16)KB 온칩 데이터 플래시 메모리
— ECC가 있는 최대 20KB 온칩 SRAM
• 안전 장치 보호
— 프로그래밍 가능한 감시 타이머
- 차폐 불가능 인터럽트
— 결함 수집 장치
• 넥서스 클래스 1 인터페이스
• 인터럽트 및 이벤트
— 16채널 eDMA 컨트롤러
— 16개의 우선 순위 컨트롤러
— 최대 25개의 외부 인터럽트
— PIT는 4개의 32비트 타이머를 구현합니다.
— 120개의 인터럽트가 INTC를 통해 라우팅됩니다.
• 범용 I/O
— 입력, 출력 또는 특수 기능으로 개별 프로그래밍 가능
— 64 LQFP에서 37
— 100 LQFP에 64
• 범용 eTimer 장치 1개
— 각각 업/다운 기능이 있는 6개의 타이머
— 16비트 분해능, 계단식 카운터
— 회전 방향 플래그가 있는 직교 디코딩
— 이중 버퍼 입력 캡처 및 출력 비교
• 통신 인터페이스
— 최대 2개의 LINFlex 모듈(1× 마스터/슬레이브, 1× 마스터 전용)
— 자동 칩 선택 생성 기능이 있는 최대 3개의 DSPI 채널(최대 8/4/4개의 칩 선택)
애플리케이션 ~의SPC5602PEF0MLH6R
• 10비트 아날로그-디지털 변환기(ADC) 1개
— 최대 16개의 입력 채널(100 LQFP에서 16채널 및 64 LQFP에서 12채널)
— 전체 정밀도에서 샘플링 시간을 포함하여 변환 시간 < 1 µs
— 프로그래밍 가능한 교차 트리거 장치(CTU)
— 인터럽트 기능이 있는 4개의 아날로그 워치독
환경 및 수출 분류SPC5602PEF0MLH6R
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
