상세 정보 |
|||
| RAM 사이즈: | 48K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 3V ~ 5.5V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 28x10b | 오실레이터형: | 내부의 |
| 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 100-LQFP | 공급자 소자 패키지: | 100-lqfp (14x14) |
| 하이 라이트: | 100LQFP 마이크로컨트롤러 IC,SPC560C50L3B4E0X,32BIT 512KB 마이크로컨트롤러 IC |
||
제품 설명

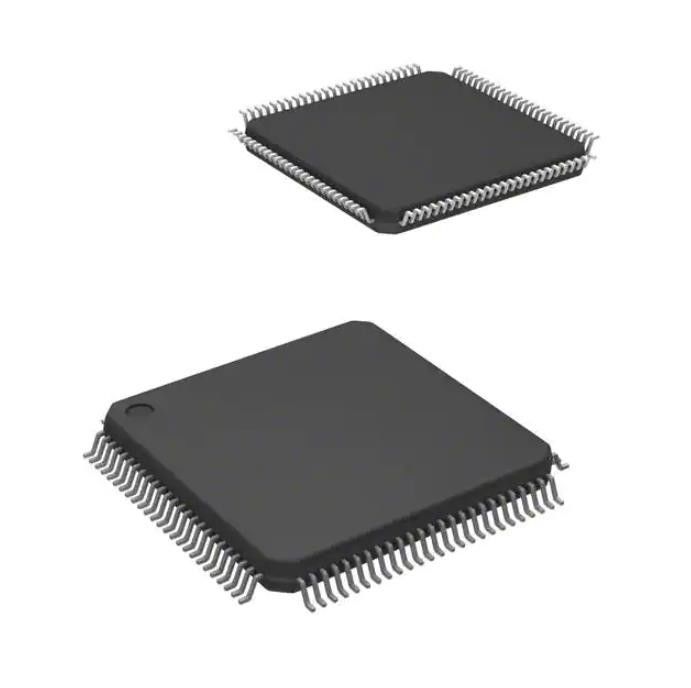

SPC560C50L3B4E0X 전류 감지 저항기 Ic Mcu 32bit 512kb Flash 100lqfp
e200z0h 자동차, AEC-Q100, SPC56 마이크로 컨트롤러 IC 32비트 단일 코어 64MHz 512KB(512K x 8) 플래시 100-LQFP(14x14)
사양SPC560C50L3B4E0X
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | 자동차, AEC-Q100, SPC56 |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | e200z0h |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 64MHz |
| 연결성 | CANbus, I²C, LINbus, SCI, SPI |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 79 |
| 프로그램 메모리 크기 | 512KB(512K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 48K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | A/D 28x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 100-LQFP |
| 공급자 장치 패키지 | 100-LQFP(14x14) |
| 기본 제품 번호 | SPC560 |
특징SPC560C50L3B4E0X
• 고성능 64MHz e200z0h CPU
– 32비트 Power Architecture® 기술
– 최대 60개의 DMIP 운영
– 가변 길이 인코딩(VLE)
• 메모리
– ECC로 최대 512KB 코드 플래시
– ECC가 있는 64KB 데이터 플래시
– ECC가 있는 최대 48KB SRAM
– 8개 엔트리 메모리 보호 장치(MPU)
• 인터럽트
– 16개의 우선 순위 수준
– NMI(Non Maskable Interrupt)
– 최대 34개의 외부 인터럽트 포함.웨이크업 라인 18개
• GPIO: 45(LQFP64), 75(LQFP100), 123(LQFP144)
• 타이머 단위
– 6채널 32비트 주기적 인터럽트 타이머
– 4채널 32비트 시스템 타이머 모듈
– 소프트웨어 감시 타이머
– 실시간 시계 타이머
• 16비트 카운터 시간 트리거 I/O
– PWM/MC/I2C/OC가 있는 최대 56개 채널
– CTU를 통한 ADC 진단
통신 인터페이스
– 각각 64개의 메시지 개체가 있는 최대 6개의 FlexCAN 인터페이스(2.0B 활성)
– 최대 4개의 LINFlex/UART
– 3 DSPI / I2C
단일 5V 또는 3.3V 공급
최대 36개 채널의 10비트 ADC(아날로그-디지털 변환기)
– 외부 멀티플렉싱을 통해 64개 채널로 확장 가능
– 개별 변환 레지스터
– 크로스 트리거 유닛(CTU)
• 조명 전용 진단 모듈
– 고급 PWM 생성
– 시간 트리거 진단
– PWM 동기화된 ADC 측정
• 클록 생성
– 4 ~ 16MHz 고속 외부 수정 발진기(FXOSC)
– 32kHz 저속 외부 수정 발진기(SXOSC)
– 16MHz 고속 내부 RC 발진기(FIRC)
– 128kHz 저속 내부 RC 발진기(SIRC)
– 소프트웨어 제어 FMPLL
– 클록 모니터 유닛(CMU)
• 철저한 디버깅 기능
– 모든 기기의 Nexus1
– 에뮬레이션 패키지(LBGA208)에서 사용 가능한 Nexus2+
저전력 기능
– RTC, SRAM 및 CAN 모니터링을 통한 초저전력 대기
– 빠른 웨이크업 방식
• 작동 온도.최대 -40 ~ 125°C 범위
애플리케이션 ~의SPC560C50L3B4E0X
SPC560B40x/50x 및 SPC560C40x/50x는 Power Architecture 임베디드 범주에 구축된 차세대 마이크로컨트롤러 제품군입니다.SPC560B40x/50x 및 SPC560C40x/50x 32비트 마이크로컨트롤러 제품군은 통합 자동차 애플리케이션 컨트롤러의 최신 성과입니다.이 제품은 차량 내 차체 전자 장치 애플리케이션의 차세대 물결을 처리하도록 설계된 자동차 중심 제품의 확장 제품군에 속합니다.이 자동차 컨트롤러 제품군의 비용 효율적인 고급 호스트 프로세서 코어는 Power Architecture 임베디드 범주를 준수하고 VLE(가변 길이 인코딩) APU만 구현하여 향상된 코드 밀도를 제공합니다.최대 64MHz의 속도로 작동하며 저전력 소비에 최적화된 고성능 처리를 제공합니다.현재 Power Architecture 장치의 사용 가능한 개발 인프라를 활용하고 사용자 구현을 지원하는 소프트웨어 드라이버, 운영 체제 및 구성 코드로 지원됩니다.
환경 및 수출 분류SPC560C50L3B4E0X
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
