상세 정보 |
|||
| 엠에프르: | 스트미크로일렉트로닉스 | 시리즈: | 자동차, AEC-Q100, SPC56 |
|---|---|---|---|
| 패키지: | 트레이 | 제품 상태: | 활동가 |
| 프로그램 가능한 디지키: | 검증되지 않습니다 | 핵심 프로세서: | e200z0h, e200z4d |
| 핵심 사이즈: | 듀얼 코어된 32-비트 | 속도: | 80MHz/120MHz |
| 하이 라이트: | SPC560C50L3B4E0X,176LQFP 마이크로컨트롤러 IC,32BIT 1.5MB 마이크로컨트롤러 IC |
||
제품 설명
사양SPC560C50L3B4E0X
| YPE | 설명 |
| 제조업체 | ST마이크로일렉트로닉스 |
| 시리즈 | 자동차, AEC-Q100, SPC56 |
| 패키지 | 쟁반 |
| 코어 프로세서 | e200z0h, e200z4d |
| 코어 크기 | 32비트 듀얼 코어 |
| 속도 | 80MHz/120MHz |
| 연결성 | CANbus, 이더넷, LINbus, SPI, UART/USART |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 147 |
| 프로그램 메모리 크기 | 1.5MB(1.5M x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 64K x 8 |
| RAM 크기 | 192K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 5.5V |
| 데이터 변환기 | A/D 27x10b, 5x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |

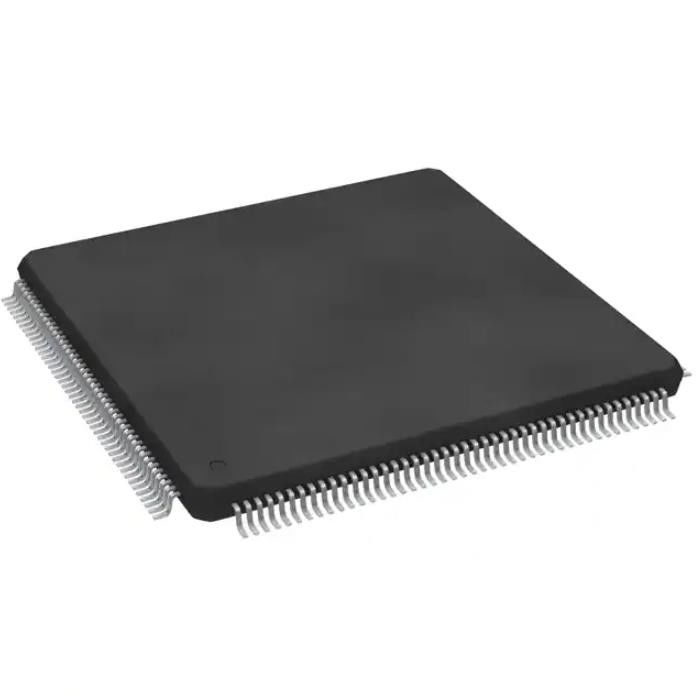

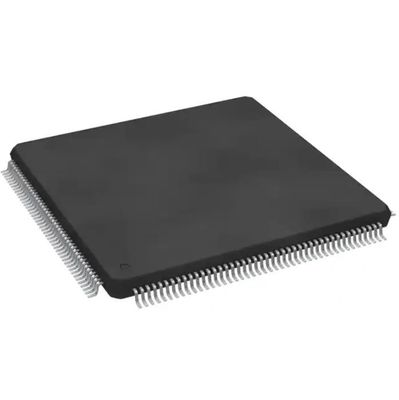

| 패키지/케이스 | 176-LQFP |
| 공급자 장치 패키지 | 176-LQFP(24x24) |
| 기본 제품 번호 | SPC56 |
특징SPC560C50L3B4E0X
• e200z4d, 32비트 Power Architecture®
– 최대 120MHz 및 200MIP 작동
• e200z0h, 32비트 전력 아키텍처
– 최대 80MHz 및 75MIP 작동
• 메모리
– ECC가 있는 최대 3MByte 온칩 플래시
– ECC가 있는 최대 256KByte 온칩 SRAM
– ECC가 있는 64KByte 온칩 데이터 플래시
– 16개 엔트리 메모리 보호 장치(MPU)
– 사용자 선택 가능 메모리 BIST
• 인터럽트
– 16개의 우선순위 레벨을 가진 255개의 인터럽트 소스
– 최대 54개의 내선30 웨이크업을 포함한 IRQ
• GPIO: 147(LQFP176) ~ 199 (LBGA256)
• 시스템 타이머 장치
– 8채널.32비트 주기적 인터럽트 타이머(PIT)
– 4채널 32비트 시스템 타이머(STM)
– 안전 시스템 감시 타이머(SWT)
– 실시간 시계 타이머(RTC/API)
• eMIOS, 16비트 카운터 시간 I/O 장치
– PWM/MC/I2C/OC가 있는 최대 64개 채널
• 2개의 ADC(10비트 및 12비트)
– 최대 62채널까지 90채널까지 확장 가능.
– 다중 아날로그 워치독
• 조명 전용 진단 기능
– 고급 시프트 PWM 생성
– PWM에서 동기화된 ADC 변환
• 통신 인터페이스
– 각각 64개의 버퍼가 있는 최대 6개의 FlexCAN
– 최대 10개의 LINFlex/UART 채널
– 최대 8개의 버퍼링된 DSPI 채널
– I2C 인터페이스
– 128 버퍼가 있는 하나의 FleyRay(듀얼 채널)
– 고속 이더넷 컨트롤러
• 암호화 서비스 엔진(CSE)
– AES-128 암호화/복호화, CMAC 인증
– 보안 장치 부팅 모드
• 32채널.여러 요청 소스가 있는 eDMA
• 클록 생성
– 4 ~ 40MHz 주 발진기
– 16MHz 내부 RC 발진기
– 소프트웨어 제어 FMPLL
– 128kHz 내부 RC 발진기
– 32kHz 보조 발진기
– 클록 모니터링 장치(CMU)
• 저전력 기능
– 초저전력 STANDBY
– CAN ID를 STBY에 저장하는 CAN 샘플러
– RAM에서 빠른 깨우기 및 실행
• 철저한 디버깅 기능
– LBGA256 전용 Nexus 3+ 인터페이스
– 모든 기기의 Nexus 1
• 전압 공급
– 단일 5V 또는 3.3V 공급
– 외부 밸러스트 트랜지스터가 있는 온칩 Vreg
• 작동 온도 범위 -40 ~ 125°C
애플리케이션 ~의SPC560C50L3B4E0X
환경 및 수출 분류SPC560C50L3B4E0X
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
