상세 정보 |
|||
| 경향 - 출력: | 3A | 주파수 - 스위칭: | 400kHz |
|---|---|---|---|
| 동기 정류기: | 예 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | SOT-23-6 가는, TSOT-23-6 |
| 공급자 소자 패키지: | SOT-23-THIN | 베이스 상품 다수: | TPS54302 |
제품 설명

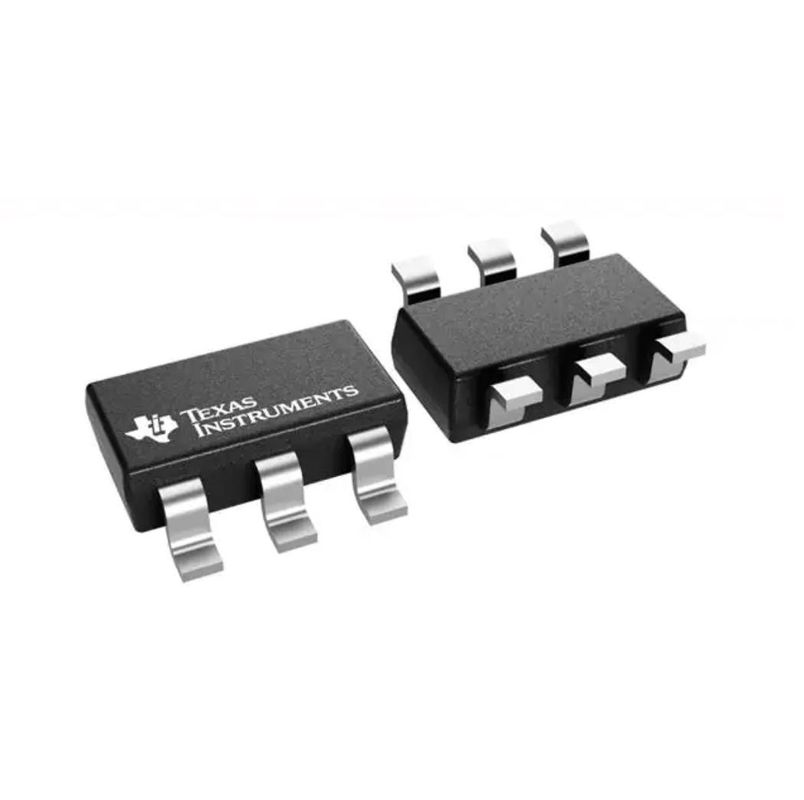

TPS54302DDCR 하락 Ic는 Ic 레그 달러 Adj 3a Tsot23-6 296-46237-6-nd에 소켓을 끼웁니다
TSOT-23-6, 가는 교환 조절기 IC 긍정적 조정할 수 있는 0.596V 1 출력 3A SOT-23-6을 완강하게 저항합니다
TPS54302DDCR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기능 | 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 달러 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 4.5V |
| 전압 - 입력 (맥스) | 28V |
| 전압 - 출력 (Min/Fixed) | 0.596V |
| 전압 - 출력 (맥스) | 28V |
| 경향 - 출력 | 3A |
| 주파수 - 스위칭 | 400kHz |
| 동기 정류기 | 예 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | SOT-23-6 가는, TSOT-23-6 |
| 공급자 소자 패키지 | SOT-23-THIN |
| 베이스 상품 다수 | TPS54302 |
TPS54302DDCR의 특징
오우 4.5-V 내지 28-V 넓은 입력전압 범위
3-A, 연속출력전류를 위한 오우 통합된 85-mΩ과 40-mΩ MOSFET
오우 낮은 2-μA 중단, 45-μA 정지 전류
오우 내부의 5 부인 연 선도
오우 고정된 400-kHz 전환 주파수
오우 주파수 대역 확산이 EMI를 감소시킵니다
오우 진보적 Eco -모데트텀 펄스 스킵
오우 성수기 전류-모드 제어
오우 내부 루프 배상
히컵 드 보호와 양쪽 MOSFET을 위한 오우 과전류 보호
오우 과전압 보호
오우 온도 셧다운
오우 SOT-23 (6) 패키지
TPS54302DDCR의 애플리케이션
24-V 분포된 파워 버스 공급인 오우 12-V
오우 업계 응용
- 가정용 린네트류 제품
오우 소비자 어플리케이션
- 오디오
- STB, DTV
- 프린터
환경적이 & TPS54302DDCR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
