상세 정보 |
|||
| 전압 - 출력 (Min/Fixed): | 0.891V | 전압 - 출력 (맥스): | 5.4V |
|---|---|---|---|
| 경향 - 출력: | 3A | 주파수 - 스위칭: | 350kHz |
| 동기 정류기: | 예 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 20-PowerTSSOP (0.173 ", 4.40 밀리미터 폭) |
제품 설명

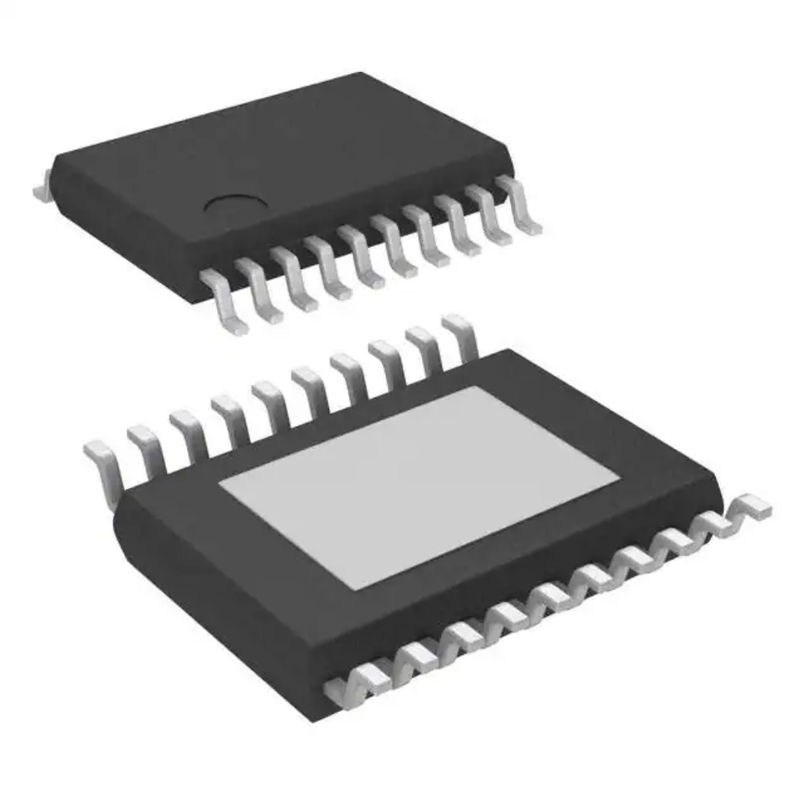

TPS54380PWPR 하락 Ic는 Ic 레그 달러 Adj 3a 20htssop 296-26994-1-nd에 소켓을 끼웁니다
달러 교환 조절기 IC 긍정적이 조정할 수 있는 0.891V 1 출력 3A 20-PowerTSSOP (0.173 ", 4.40 밀리미터 폭)
TPS54380PWPR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | SWIFTTM |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기능 | 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 달러 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 3V |
| 전압 - 입력 (맥스) | 6V |
| 전압 - 출력 (Min/Fixed) | 0.891V |
| 전압 - 출력 (맥스) | 5.4V |
| 경향 - 출력 | 3A |
| 주파수 - 스위칭 | 350kHz |
| 동기 정류기 | 예 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 20-PowerTSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 20-HTSSOP |
| 베이스 상품 다수 | TPS54380 |
TPS54380PWPR의 특징
? 시퀀스화를 위해 추적하는 전원공급 / 다운
? 3-A 연속 출력 관계자 또는 싱크 전류에 있는 고효율을 위한 60-mΩ MOSFET 스위치
? 넓은 PWM 주파수 : 700 킬로 헤르츠에 대한 고정된 350 킬로 헤르츠 또는 조정할 수 있는 280 킬로 헤르츠
? 상품을 강화하고 가능하게 하세요
? 부하는 피이크 전류 한도와 온도 셧다운에 의해 보호했습니다
? 통합 해결안은 보드 영역과 부품수 적용을 감소시킵니다
? 저전압, 고밀도 분배된 전원 시스템
? 고성능 드스프스, 프피가스, 아식스와 마이크로프로세서를 위한 부하 변동분의 점이 시퀀스화를 요구합니다
? 광대역과 네트워킹과 광학 통신 기반 구조
TPS54380PWPR의 애플리케이션
TPS54380은 부피가 큰 탈열기를 제거하는 열띠게 강화한 20개 핀 TSSOP (PWP) 파워패드 패키지에 이용할 수 있습니다. TI는 평가 모듈을 제공하고 빨리 달성 고성능 전원 공급기에서 돕기 위한 속도 디자이너 소프트웨어 도구가 공격적 장비 개발 사이클을 만나기를 계획합니다.
환경적이 & TPS54380PWPR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 2 (1년) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
