상세 정보 |
|||
| 경향 - 출력: | 500mA | 주파수 - 스위칭: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| 동기 정류기: | 부정 | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 10-VFDFN 노출된 패드 |
| 공급자 소자 패키지: | 10-vson (3x3) | 베이스 상품 다수: | TPS57040 |
제품 설명

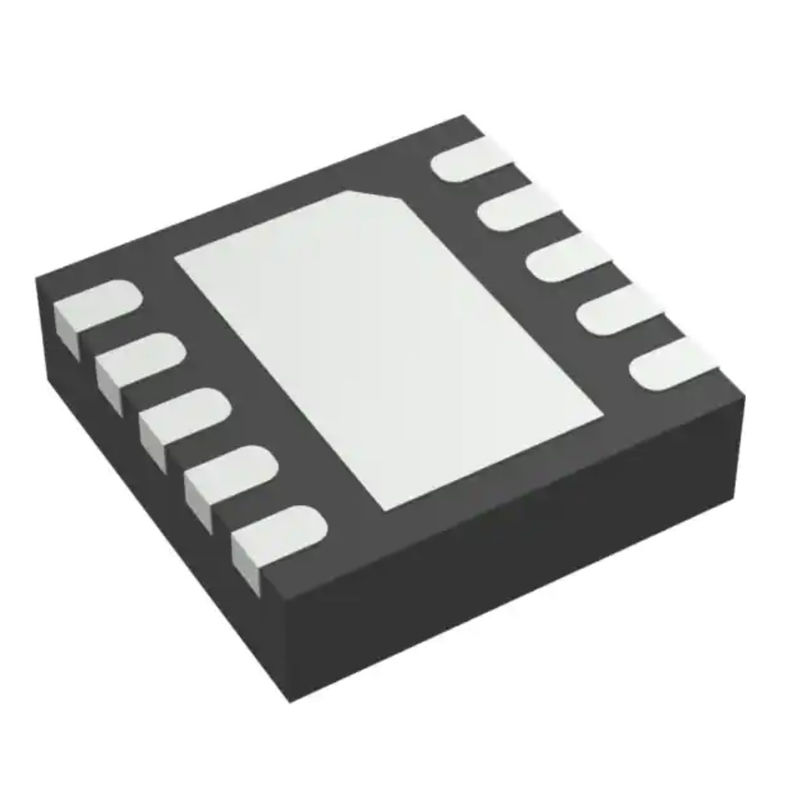

TPS57040QDRCRQ1 Dip Ic Sockets Ic Reg Buck Adj 500ma 10vson
벅 스위칭 조정기 IC 포지티브 가변 0.8V 1 출력 500mA 10-VFDFN 노출형 패드
사양 TPS57040QDRCRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, SWIFT™, 에코 모드™ |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 3.5V |
| 전압 - 입력(최대) | 42V |
| 전압 - 출력(최소/고정) | 0.8V |
| 전압 - 출력(최대) | 39V |
| 전류 - 출력 | 500mA |
| 주파수 - 스위칭 | 100kHz ~ 2.5MHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 10-VFDFN 노출형 패드 |
| 공급자 장치 패키지 | 10-VSON(3x3) |
| 기본 제품 번호 | TPS57040 |
특징TPS57040QDRCRQ1
• 자동차 애플리케이션 인증
• 다음 결과로 AEC-Q100 인증 획득
– 장치 온도 등급 1: -40°C ~ 125°C 주변 작동 온도 범위
– 장치 HBM ESD 분류 레벨 2
– 장치 CDM ESD 분류 수준 C4B
• 3.5V ~ 42V 입력 전압 범위
• 200mΩ 하이 측 MOSFET
• Pulse Skipping Eco-mode™ 제어 체계로 경부하에서 고효율 달성
• 116μA 작동 정동작 전류
• 1.5μA 차단 전류
• 100kHz ~ 2.5MHz 스위칭 주파수
• 외부 클럭과 동기화
• 조정 가능한 느린 시작/시퀀싱
• 저전압 및 과전압 전력 양호
산출
• 조정 가능한 저전압 차단 전압 및
히스테리시스
• 0.8V 내부 전압 레퍼런스
• SwitcherPro™ 소프트웨어 도구에서 지원 부품 번호 패키지 본체 크기(NOM) (http://focus.ti.com/docs/toolsw/folders/print/s
애플리케이션~의TPS57040QDRCRQ1
• 12V 자동차 전원 시스템간소화된 회로도 • 자동차 차체 전자 장치
• 수동적 안전: 브레이크 시스템 및 에어백
• 12V 및 24V 산업용 저전력 시스템
• 애프터마켓 자동차 액세서리: 비디오, GPS, 엔터테인먼트
환경 및 수출 분류TPS57040QDRCRQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
