상세 정보 |
|||
| 경향 - 출력: | 1.5A | 주파수 - 스위칭: | 100kHz ~ 2.5MHz |
|---|---|---|---|
| 동기 정류기: | 부정 | 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 10-PowerTFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지: | 10-HVSSOP | 베이스 상품 다수: | TPS57140 |
제품 설명

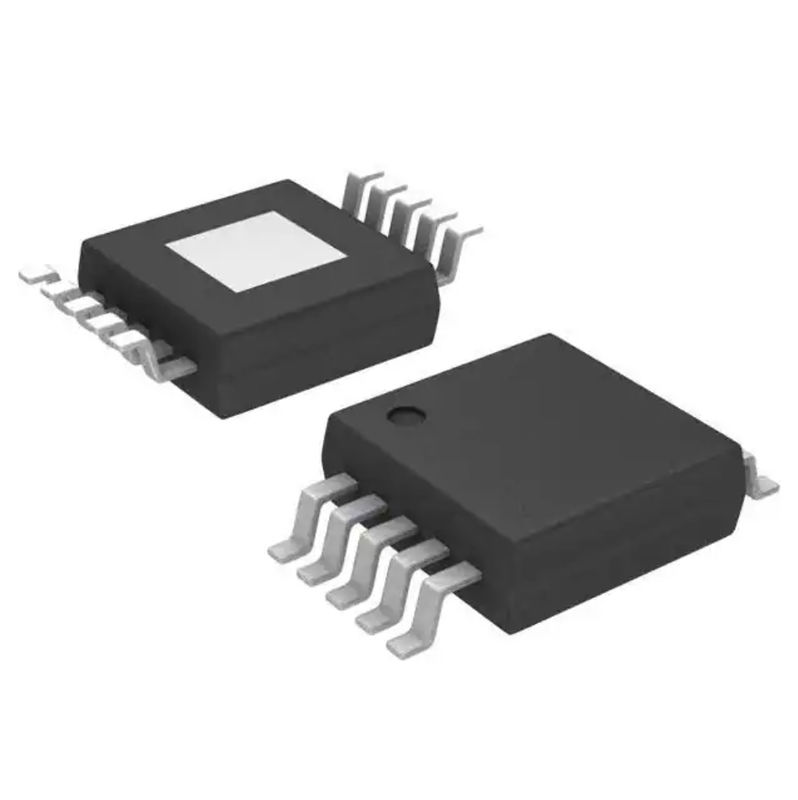

TPS57140QDGQRQ1 하락 Ic는 Ic 레그 달러 Adj 1.5a 10msop에 소켓을 끼웁니다
달러 교환 조절기 IC 긍정적이 조정할 수 있는 0.8V 1 출력 1.5A 10-PowerTFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭)
TPS57140QDGQRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| 전압 조절기 - DC DC 교환 조절기 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100, SWIFTTM, Eco -모데트텀 |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 기능 | 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 달러 |
| 출력형 | 조정할 수 있습니다 |
| 출력의 수 | 1 |
| 전압 - 입력 (민) | 3.5V |
| 전압 - 입력 (맥스) | 42V |
| 전압 - 출력 (Min/Fixed) | 0.8V |
| 전압 - 출력 (맥스) | 39V |
| 경향 - 출력 | 1.5A |
| 주파수 - 스위칭 | 100kHz ~ 2.5MHz |
| 동기 정류기 | 부정 |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-PowerTFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 10-HVSSOP |
| 베이스 상품 다수 | TPS57140 |
TPS57140QDGQRQ1의 특징
오우는 오토모티브애플리케이션을 이수한 자격을 얻었습니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 장치 온도 1등급 : +125' Ｃ에 대한 -40' Ｃ
- 장치 HBM ESD 분류 레벨 2
- 장치 CDM ESD 분류 레벨 C4B
오우 3.5-V 내지 42-V 입력전압 범위
오우 200-mΩ 고전위측 MOSFET
펄스스키핑 Eco -모데트텀 컨트롤 스킴과 라이트로드스에 있는 오우 고효율
오우 116-μA 작동 정지 전류
오우 1.5-μA 중단 경향
오우 100-kHz 내지 2.5-MHz 전환 주파수
오우는 엑스터널클록에 동기화시킵니다
오우 조정할 수 있는 느린 시작과 시퀀스화
오우 부족 전압과 과전압 전력 상태 양호 출력
오우 조정할 수 있는 하측 전압 로크 아웃 전압과 이력현상
오우 0.8-V 내부 기준 전압
스위처프로티엠 소프트웨어 도구 (www.ti.com/tool/switcherpro)에 의해서 지원된 오우
TPS57140QDGQRQ1의 애플리케이션
오우 12-V와 24-V 인더스리아랜드 상업적이 로파워 시스템
오우 자동차 인포테인먼트, 머리 유닛, 디스플레이 네비게이션, 오디오와 집단
오우 자동차 차체 애플리케이션, HVAC, 무선 충전
오우 진보적 운행 보조 시스템 (ADAS), 리어뷰 카메라 모듈, 맹점 레이더
오우 산업적 DC 전원방식
환경적이 & TPS57140QDGQRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
