상세 정보 |
|||
| 경향 - 출력: | 60MA | 주파수 - 스위칭: | 50kHz |
|---|---|---|---|
| 동기 정류기: | 부정 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | SC-74A, SOT-753 |
| 공급자 소자 패키지: | SOT-23-5 | 베이스 상품 다수: | TPS60402 |
제품 설명

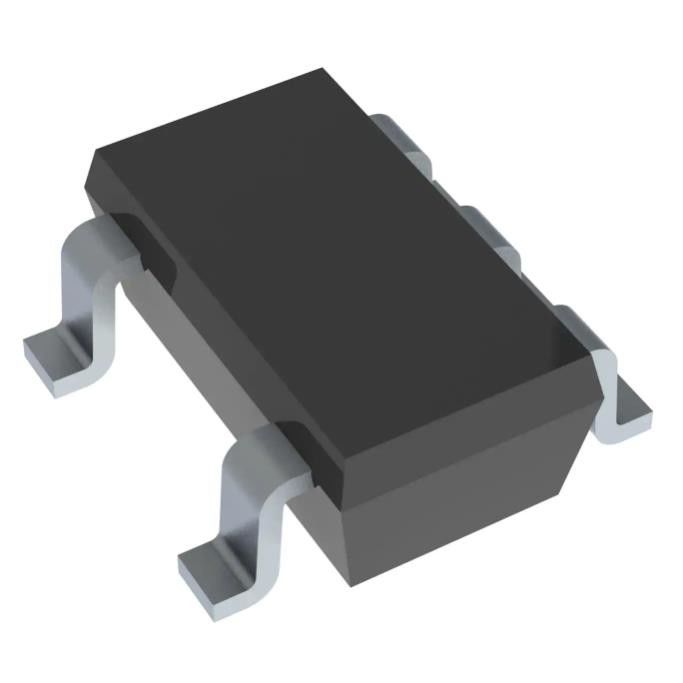

TPS60402QDBVRQ1 Dip Ic 소켓 Ic Reg 충전 펌프 Inv 60ma Sot23
충전 펌프 스위칭 조정기 IC 포지티브 또는 네거티브 고정 -Vin, 2Vin, Vin/2 1 출력 60mA SC-74A, SOT-753
사양 TPS60402QDBVRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 비율계량 |
| 출력 구성 | 포지티브 또는 네거티브 |
| 토폴로지 | 충전 펌프 |
| 출력 유형 | 결정된 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 1.8V |
| 전압 - 입력(최대) | 5.25V |
| 전압 - 출력(최소/고정) | -빈, 2빈, 빈/2 |
| 전압 - 출력(최대) | - |
| 전류 - 출력 | 60mA |
| 주파수 - 스위칭 | 50kHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | SC-74A, SOT-753 |
| 공급자 장치 패키지 | SOT-23-5 |
| 기본 제품 번호 | TPS60402 |
특징TPS60402QDBVRQ1
• 자격자동차 애플리케이션
• AEC-Q100 테스트 지침다음과 함께결과:
– 장치 온도1등급: –40°C ~+125°C 주변 작동온도범위
– 장치 HBM ESD분류 수준 2
– 장치 CDM ESD분류 등급 C6
• 반전 입력 공급전압
• 최대 60mA 출력현재의
• 단 3개의 소형 1µF세라믹 커패시터필요
• 입력 전압 범위1.8V ~ 5.25V
• 다음을 위한 절전 모드낮은 효율 개선출력 전류(TPS60400-Q1)
• 장치 대기 전류일반: 100µA
• 통합 액티브스타트용 쇼트키 다이오드-위로짐
• 소형 5핀 SOT23패키지
• 평가 모듈유효한: TPS60400EVM-178
애플리케이션~의TPS60402QDBVRQ1
• 자동차 인포테인먼트
• 자동차 클러스터
• LCD 디스플레이
• 음의 공급 전압
환경 및 수출 분류TPS60400DBVR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
