상세 정보 |
|||
| 경향 - 출력: | 3A | 주파수 - 스위칭: | 2.2MHz |
|---|---|---|---|
| 동기 정류기: | 예 | 작동 온도: | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입: | 표면 부착 | 패키지 / 건: | 6-vfdfn |
| 공급자 소자 패키지: | 6 VSON-HR (1.5x1.5) | 베이스 상품 다수: | TPS62826 |
제품 설명

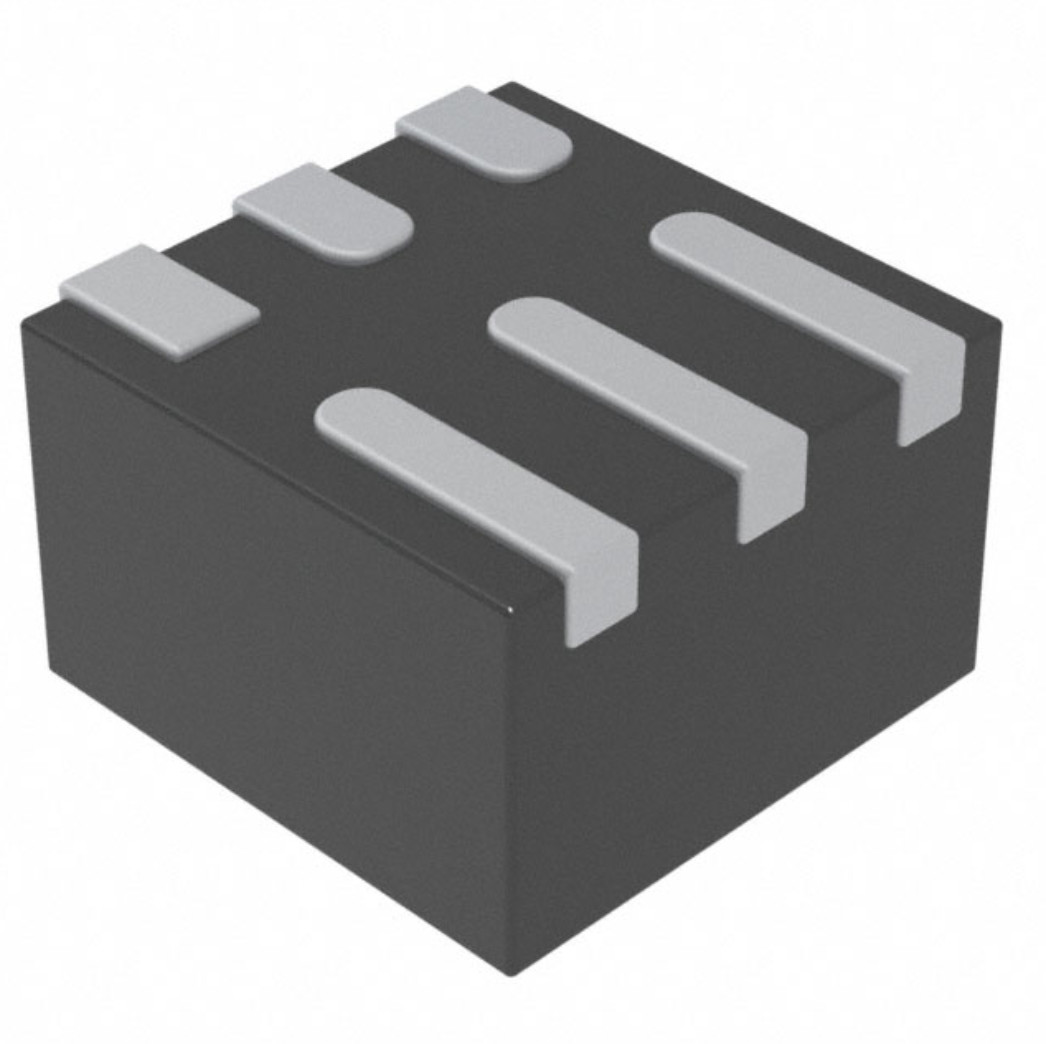

TPS62826DMQR 복각 Ic 소켓 Ic Reg 벅 조정 가능한 3a 6vson
벅 스위칭 조정기 IC 포지티브 가변 0.6V 1 출력 3A 6-VFDFN
사양 TPS62826DMQR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 2.4V |
| 전압 - 입력(최대) | 5.5V |
| 전압 - 출력(최소/고정) | 0.6V |
| 전압 - 출력(최대) | 4V |
| 전류 - 출력 | 3A |
| 주파수 - 스위칭 | 2.2MHz |
| 동기식 정류기 | 예 |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 6-VFDFN |
| 공급자 장치 패키지 | 6-VSON-HR(1.5x1.5) |
| 기본 제품 번호 | TPS62826 |
특징TPS62826DMQR
• 로 사용 가능통합 인덕터 전력기준 치수:TPSM82821 및 TPSM82822
• DCS-Control™ 토폴로지
• 1% 피드백 또는 출력전압 정확도(전체온도 범위)
• 최대 97% 효율성
• 26mΩ 및 25mΩ내부 전력 MOSFET
• 2.4V ~ 5.5V 입력전압 범위
• 4μA 작동대기 전류
• 2.2MHz 스위칭빈도
• 조정 가능한 출력0.6V ~ 4V의 전압
• 다음을 위한 절전 모드경부하 효율
• 100% 듀티 사이클최저 드롭아웃
• 활성 출력 방전
• 파워굿 출력
• 과열 차단보호
• 딸꾹질 단락보호
• 강제 PWM 버전CCM 운영
• 맞춤 디자인 만들기TPS6282x를 사용하여WEBENCH® 파워디자이너
애플리케이션~의TPS62826DMQR
• 솔리드 스테이트 드라이브
• 휴대용 전자제품
• 아날로그 보안 및 IP네트워크 카메라
• 산업용 PC
• 다기능 프린터
• 일반 부하 지점
환경 및 수출 분류TPS62826DMQR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
