상세 정보 |
|||
| RAM 사이즈: | 50K Ｘ 16 | 전압 - 공급 (Vcc/Vdd): | 1.14V ~ 3.47V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 14x12b ; 인수 인도 3x12b | 오실레이터형: | 외부 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 100-TQFP 노출된 패드 | 공급자 소자 패키지: | 100-HTQFP(14x14) |
제품 설명

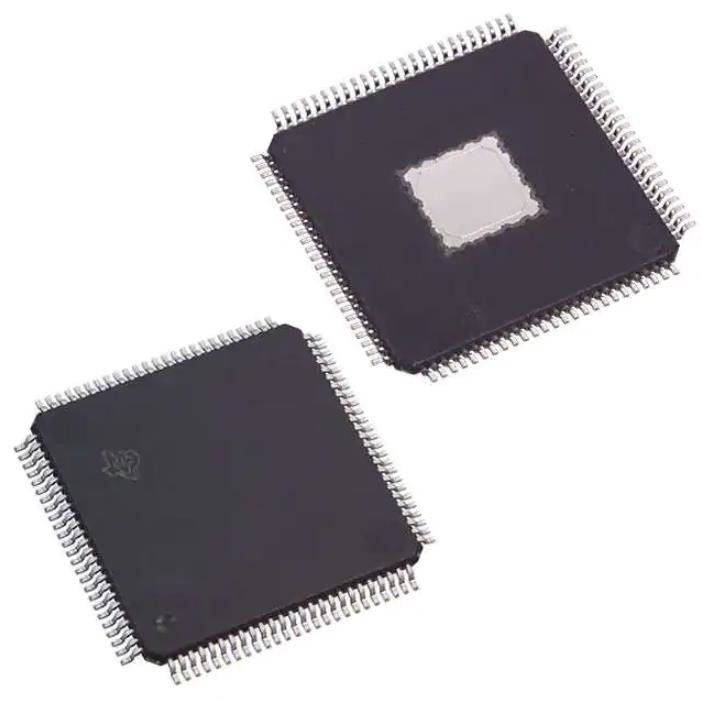

TMS320F28075PZPQ 복각 Ic 소켓 Ic Mcu 32bit 512kb Flsh 100htqfp
C28x 자동차, AEC-Q100, C2000™ C28x Piccolo™, 기능 안전(FuSa) 마이크로 컨트롤러 IC 32비트 단일 코어 120MHz 512KB(256K x 16) 플래시 100-HTQFP(14x14)
사양 TMS320F28075PZPQ
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, C2000™ C28x Piccolo™, 기능 안전(FuSa) |
| 패키지 | 대부분 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | C28x |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 120MHz |
| 연결성 | CANbus, EBI/EMI, I²C, McBSP, SCI, SPI, UART/USART, USB |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 41 |
| 프로그램 메모리 크기 | 512KB(256K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 50K x 16 |
| 전압 - 공급(Vcc/Vdd) | 1.14V ~ 3.47V |
| 데이터 변환기 | A/D 14x12b;D/A 3x12b |
| 발진기 유형 | 외부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 100-TQFP 노출 패드 |
| 공급자 장치 패키지 | 100-HTQFP(14x14) |
| 기본 제품 번호 | TMS320 |
특징TMS320F28075PZPQ
• TMS320C28x 32비트 CPU
– 120MHz
– IEEE 754 단정밀도 부동 소수점 장치(FPU)
– 삼각법 수학 단위(TMU)
• 프로그래밍 가능한 제어 법칙 가속기(CLA)
– 120MHz
– IEEE 754 단정밀도 부동 소수점 명령어
– 메인 CPU와 독립적으로 코드 실행
• 온칩 메모리
– 플래시 512KB(256KW)(ECC 보호)
– 100KB(50KW) RAM(ECC 보호 또는 패리티 보호)
– 타사 개발을 지원하는 이중 영역 보안
– 고유 식별 번호
• 시계 및 시스템 제어
– 2개의 내부 제로 핀 10MHz 발진기
– 온칩 수정 발진기
– 윈도우 워치독 타이머 모듈
– 클록 감지 회로 누락
• 1.2V 코어 공급을 위한 내부 전압 조정기가 있는 3.3-VI/O
애플리케이션~의TMS320F28075PZPQ
• 각 ADC에서 단일 S/H(Sample-and-Hold)
• 표준 SDFM 데이터 필터링
• 범위를 벗어난 경우 빠른 조치를 위한 비교기 필터
• 8 PWM 모듈의 A 및 B 채널 모두에서 고해상도
환경 및 수출 분류TMS320F28075PZPQ
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
