상세 정보 |
|||
| RAM 사이즈: | 18K Ｘ 16 | 전압 - 공급 (Vcc/Vdd): | 1.81V ~ 2V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 16x12b | 오실레이터형: | 내부의 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 128-LQFP | 공급자 소자 패키지: | 128-lqfp (14x14) |
제품 설명

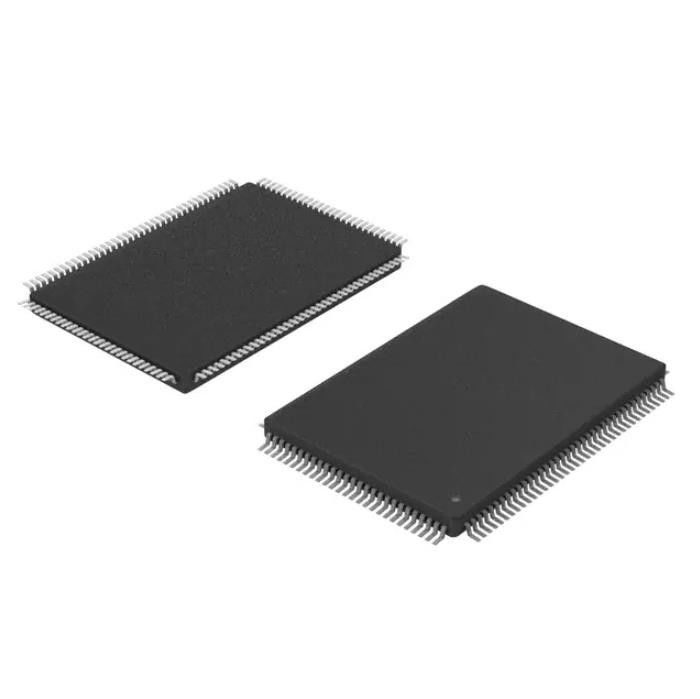

TMS320F2811PBKQ 딥 IC 소켓 IC Mcu 32비트 256kb 플래시 128lqfp
C28x 자동차, AEC-Q100, C2000™ C28x 고정 소수점 마이크로 컨트롤러 IC 32비트 단일 코어 150MHz 256KB(128K x 16) 플래시 128-LQFP(14x14)
사양 TMS320F2811PBKQ
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, C2000™ C28x 고정 소수점 |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | C28x |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 150MHz |
| 연결성 | CANbus, McBSP, SCI, SPI, UART/USART |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 56 |
| 프로그램 메모리 크기 | 256KB(128K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 18K x 16 |
| 전압 - 공급(Vcc/Vdd) | 1.81V ~ 2V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 128-LQFP |
| 공급자 장치 패키지 | 128-LQFP(14x14) |
| 기본 제품 번호 | TMS320 |
특징TMS320F2811PBKQ
• 고성능 정적 CMOS 기술
– 150MHz(6.67ns 주기 시간)
– 저전력(135MHz에서 1.8V 코어, 150MHz에서 1.9V 코어, 3.3-VI/O) 설계
• JTAG 바운더리 스캔 지원
– IEEE 표준 1149.1-1990 IEEE 표준 테스트 액세스 포트 및 경계 스캔 아키텍처
• 부팅 ROM(4K × 16)
– 소프트웨어 부팅 모드 사용
– 표준 수학 표
• 외부 인터페이스(F2812)
– 1M 이상 × 총 메모리 16개
– 프로그래밍 가능한 대기 상태
– 프로그래밍 가능한 읽기/쓰기 스트로브 타이밍
– 3개의 개별 칩 선택
• 엔디안: 리틀 엔디안
• 시계 및 시스템 제어
– 온칩 발진기
– 감시 타이머 모듈
애플리케이션~의TMS320F2811PBKQ
• 3개의 외부 인터럽트
• 45개의 주변 인터럽트를 지원하는 PIE(Peripheral Interrupt Expansion) 블록
• 3개의 32비트 CPU 타이머
환경 및 수출 분류TMS320F2811PBKQ
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
