상세 정보 |
|||
| RAM 사이즈: | 34K Ｘ 16 | 전압 - 공급 (Vcc/Vdd): | 1.805V ~ 1.995V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 16x12b | 오실레이터형: | 내부의 |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
| 패키지 / 건: | 176-bga | 공급자 소자 패키지: | 176-bga (15x15) |
제품 설명

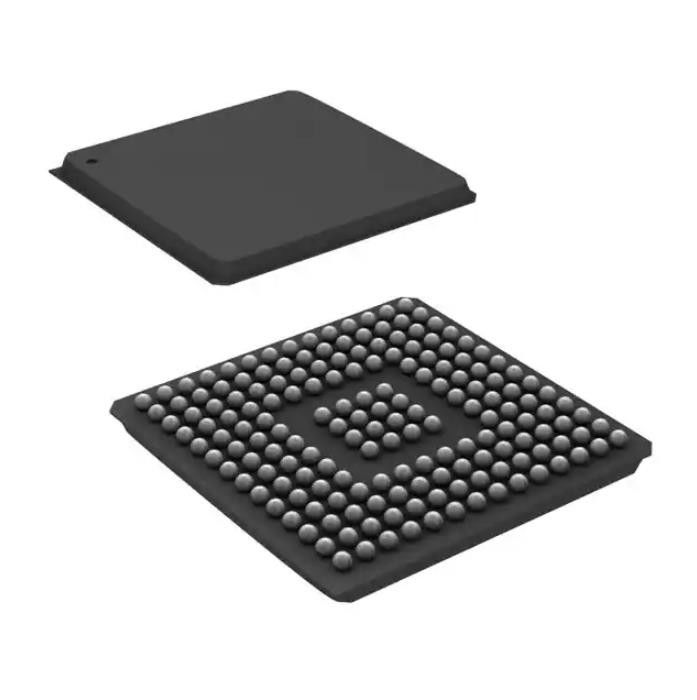

TMS320F28235ZJZQR 복각 Ic 소켓 Ic Mcu 32bit 512kb 섬광 176bga
C28x 자동차, AEC-Q100, C2000™ C28x Delfino™ 마이크로 컨트롤러 IC 32비트 단일 코어 150MHz 512KB(256K x 16) 플래시 176-BGA(15x15)
사양 TMS320F28235ZJZQR
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100, C2000™ C28x Delfino™ |
| 패키지 | 테이프 및 릴(TR) |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 확인되지 않음 |
| 코어 프로세서 | C28x |
| 코어 크기 | 32비트 싱글 코어 |
| 속도 | 150MHz |
| 연결성 | CANbus, EBI/EMI, I²C, McBSP, SCI, SPI, UART/USART |
| 주변기기 | DMA, POR, PWM, WDT |
| I/O 수 | 88 |
| 프로그램 메모리 크기 | 512KB(256K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 34K x 16 |
| 전압 - 공급(Vcc/Vdd) | 1.805V ~ 1.995V |
| 데이터 변환기 | A/D 16x12b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 176-BGA |
| 공급자 장치 패키지 | 176-BGA(15x15) |
| 기본 제품 번호 | TMS320 |
특징TMS320F28235ZJZQR
• 6채널 DMA 컨트롤러(ADC, McBSP, ePWM, XINTF 및 SARAM용)
• 16비트 또는 32비트 외부 인터페이스(XINTF)
– 2M × 16 주소 범위 이상
• 온칩 메모리
– F28335, F28333, F28235: 256K × 16 플래시, 34K × 16 SARAM
– F28334, F28234: 128K × 16 플래시, 34K × 16 SARAM
– F28332, F28232: 64K × 16 플래시, 26K × 16 SARAM
– 1K × 16 OTP ROM • 부팅 ROM(8K × 16)
– 소프트웨어 부팅 모드 사용(SCI, SPI, CAN, I2C, McBSP, XINTF 및 병렬 I/O를 통해)
– 표준 수학 표
• 시계 및 시스템 제어
– 온칩 발진기
– 감시 타이머 모듈
애플리케이션~의TMS320F28235ZJZQR
• 첨단 운전자 지원 시스템(ADAS)
– 중/단거리 레이더
• 빌딩 자동화
– HVAC 모터 제어
– 트랙션 인버터 모터 제어
• 공장 자동화 및 제어
– 자동 선별 장비
– CNC 제어
• 그리드 인프라
– 중앙 인버터
– 스트링 인버터
• 하이브리드, 전기 및 파워트레인 시스템
– 인버터 및 모터 제어
– 온보드(OBC) & 무선충전기
• 모터 드라이브
– AC 입력 BLDC 모터 드라이브
– 서보 드라이브 제어 모듈
• 전력 공급
– 산업용 AC-DC
환경 및 수출 분류TMS320F28235ZJZQR
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
