상세 정보 |
|||
| 패키지: | 트레이 | 제품 상태: | 활동가 |
|---|---|---|---|
| 프로그램 가능한 디지키: | 검증됩니다 | 핵심 프로세서: | C2xx DSP |
| 핵심 사이즈: | 16-비트 | 속도: | 40MHz |
| 주변 기기: | 캔뷔스, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 | 패키지 트레이 제품 상태 프로그램 가능한 활동적 디지키 입증된 핵심 프로세서 C2xx DSP 코어 사이즈: | 포르, PWM, WDT |
제품 설명

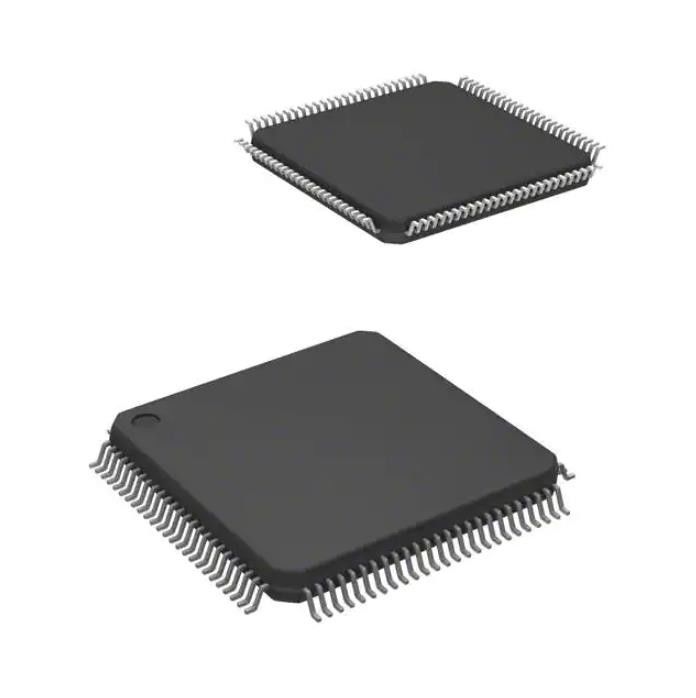

TMS320LF2406APZS 딥 Ic 소켓 Ic Mcu 16비트 64kb 플래시 100lqfp
C2xx DSP C2000™ C24x 16비트 마이크로 컨트롤러 IC 16비트 40MHz 64KB(32K x 16) 플래시 100-LQFP(14x14)
사양 TMS320LF2406APZS
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 임베디드 | |
| 마이크로컨트롤러 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | C2000™ C24x 16비트 |
| 패키지 | 쟁반 |
| 제품 상태 | 활동적인 |
| 프로그래밍 가능한 Digi-Key | 검증됨 |
| 코어 프로세서 | C2xx DSP |
| 코어 크기 | 16비트 |
| 속도 | 40MHz |
| 연결성 | CANbus, SCI, SPI, UART/USART |
| 주변기기 | 포르, PWM, WDT |
| I/O 수 | 41 |
| 프로그램 메모리 크기 | 64KB(32K x 16) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 5K x 8 |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 3.6V |
| 데이터 변환기 | A/D 16x10b |
| 발진기 유형 | 내부 |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 100-LQFP |
| 공급자 장치 패키지 | 100-LQFP(14x14) |
| 기본 제품 번호 | TMS320 |
특징TMS320LF2406APZS
• 고성능 정적 CMOS 기술
− 25ns 명령 주기 시간(40MHz)
− 40-MIPS 성능
− 저전력 3.3V 설계
• TMS320C2xx DSP CPU 코어 기반
− F243/F241/C242와 코드 호환 가능
− F240과 호환되는 명령어 세트 및 모듈
• 플래시(LF) 및 ROM(LC) 장치 옵션
- LF240xA: LF2407A, LF2406A, LF2403A, LF2402A
− LC240xA: LC2406A, LC2404A, LC2403A, LC2402A
온칩 메모리
− 최대 32K 워드 x 16비트 플래시 EEPROM(4섹터) 또는 ROM
− 온칩 플래시/ROM을 위한 프로그래밍 가능한 "코드 보안" 기능
− 최대 2.5K 워드 x 16비트 데이터/프로그램 RAM
− 이중 액세스 RAM의 544워드
− 단일 액세스 RAM의 최대 2K 워드
• 부팅 ROM(LF240xA 장치)
− SCI/SPI 부트로더
• 최대 2개의 이벤트 관리자(EV) 모듈(EVA 및 EVB), 각각 다음 포함:
− 2개의 16비트 범용 타이머
− 다음을 활성화하는 8개의 16비트 PWM(펄스 폭 변조) 채널:
− 3상 인버터 제어
− PWM 채널의 중심 또는 에지 정렬
− 외부 PDPINTx 핀으로 긴급 PWM 채널 종료
− 프로그래밍 가능한 데드밴드(데드타임)로 슛스루 오류 방지
− 외부 이벤트의 타임스탬프를 위한 3개의 캡처 장치
− 핀 선택을 위한 입력 한정자
− 온칩 위치 인코더 인터페이스 회로
− 동기화된 A-D 변환
− AC 유도, BLDC, 스위치드 릴럭턴스 및 스테퍼 모터 제어용으로 설계
− 다중 모터 및/또는 컨버터 제어에 적용 가능
애플리케이션~의TMS320LF2406APZS
• 패키지 옵션
- 144핀 LQFP PGE(LF2407A)
- 100핀 LQFP PZ(2406A, LC2404A)
- 64핀 TQFP PAG(LF2403A, LC2403A, LC2402A)
− 64핀 QFP PG(2402A)
• 확장된 온도 옵션(A 및 S)
− A: − 40°C ~ 85°C
− S: − 40°C ~ 125°C
환경 및 수출 분류TMS320LF2406APZS
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
