상세 정보 |
|||
| 제품 상태: | 활동가 | 스위치 유형: | 범용 |
|---|---|---|---|
| 출력의 수: | 1 | 비율 - 입력 :출력: | 1:01 |
| 출력 구조: | 높은 쪽 | 출력형: | 엔-채널 |
| 경향 - 출력 (맥스): | 3V ~ 28V | 제품 상태 활성화 스위치 형태 출력의 범용 수 1가지 비율 - 입력 :출력 1시 1분 Outp: | 70A |
제품 설명

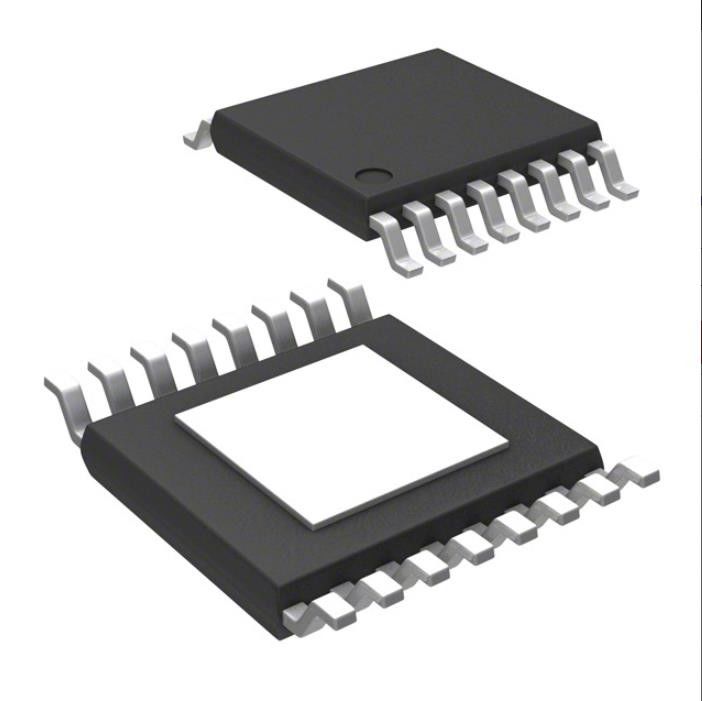

TPS1HB08BQPWPRQ1 딥 8mohm Otp B 296-Tps1hb 08bqpwprq1ct-Nd
전원 스위치/구동기 1:1 N채널 70A 16-HTSSOP
사양 TPS1HB08BQPWPRQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 배전 스위치, 로드 드라이버 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 스위치 유형 | 범용 |
| 출력 수 | 1 |
| 비율 - 입력:출력 | 1:1 |
| 출력 구성 | 하이 사이드 |
| 출력 유형 | N채널 |
| 상호 작용 | - |
| 전압 - 부하 | - |
| 전압 - 공급(Vcc/Vdd) | 3V ~ 28V |
| 전류 - 출력(최대) | 70A |
| Rds 켜기(일반) | 8m옴 |
| 입력 유형 | - |
| 특징 | - |
| 결함 보호 | 전류 제한(조정 가능), 과전류, 과온, 역전류, UVLO |
| 작동 온도 | -40°C ~ 125°C |
| 장착 유형 | 표면 실장 |
| 공급자 장치 패키지 | 16-HTSSOP |
| 패키지/케이스 | 16-PowerTSSOP(0.173", 폭 4.40mm) |
| 기본 제품 번호 | TPS1HB08 |
특징TPS1HB08BQPWPRQ1
• 자동차 애플리케이션용 AEC-Q100 인증
– 온도 등급 1: –40°C ~ 125°C
– 장치 HBM ESD 분류 레벨 2
– 장치 CDM ESD 분류 수준 C4B
– 40V 부하 덤프에 견딤
• 기능 안전 가능
– 기능 안전 시스템 설계를 지원하는 데 사용할 수 있는 문서
• 8mΩ RON(TJ 25°C)이 있는 단일 채널 스마트 하이 측 스위치
• 조정 가능한 전류 제한을 통해 시스템 수준의 안정성 향상
– 6.4A ~ 70A의 전류 제한 설정점
– 버전 F: 94 A 고정 ILIM
• 강력한 통합 출력 보호:
– 통합 열 보호
– 접지 및 배터리 단락에 대한 보호
– 역 전압으로 FET의 자동 스위치 켜기를 포함하여 역 배터리 이벤트에 대한 보호
– 배터리 및 접지 손실 시 자동 차단
– 유도 부하를 감자하기 위한 통합 출력 클램프
– 구성 가능한 오류 처리
• 다음을 정확하게 측정하도록 아날로그 감지 출력을 구성할 수 있습니다.
– 부하 전류
– 장치 온도
• SNS 핀 또는 FLT 핀을 통해 오류 표시 제공
– 개방부하 및 배터리 단락 감지
애플리케이션~의TPS1HB08BQPWPRQ1
• 자동차 디스플레이 모듈
• 65W 자동차 헤드라이트
• ADAS 모듈
• 시트 컴포트 모듈
• 변속기 제어 장치
• HVAC 제어 모듈
• 차체 제어 모듈
• 백열등 및 LED 조명
환경 및 수출 분류TPS1HB08BQPWPRQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 3 (168시간) |
| REACH 상태 | 영향을 받는 REACH |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
