상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 전자 퓨즈 |
|---|---|---|---|
| 감지 방법: | 고전위측 | 정확도: | ±2% |
| 전압 - 입력: | 4.5V ~ 60V | 경향 - 출력: | 6A |
| 작동 온도: | -40' Ｃ ~ 125' Ｃ (TA) | 증가하는 타입: | 표면 부착 |
제품 설명

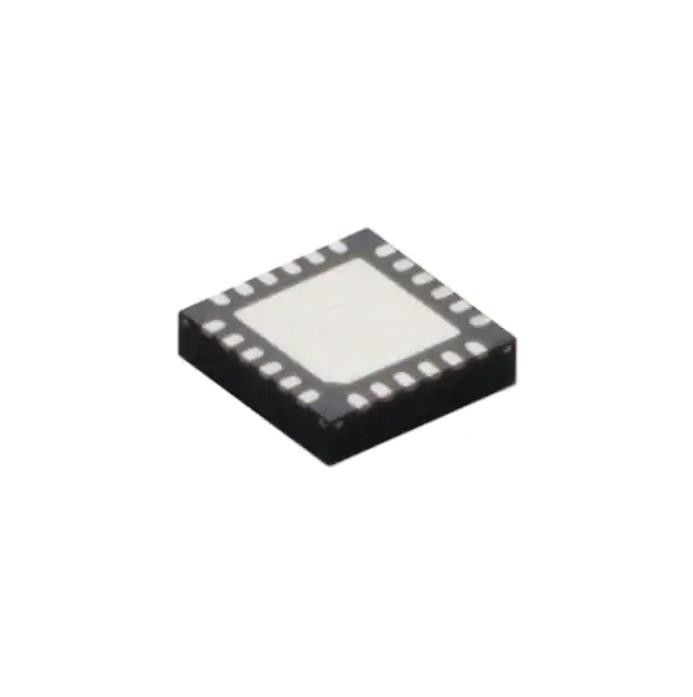

TPS26630RGET 복각 IC 소켓 IC 전자 퓨즈 2% 24vqfn 296-TPS26630RGETCT-ND
전자식 퓨즈 조정기 하이 측 6A 24-VQFN(4x4)
사양 TPS26630RGET
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 현행 규제/관리 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 기능 | 전자 퓨즈 |
| 감지 방식 | 하이사이드 |
| 정확성 | ±2% |
| 전압 - 입력 | 4.5V ~ 60V |
| 전류 - 출력 | 6A |
| 작동 온도 | -40°C ~ 125°C(TA) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 24-VFQFN 노출형 패드 |
| 공급자 장치 패키지 | 24-VQFN(4x4) |
| 기본 제품 번호 | TPS26630 |
특징TPS26630RGET
• 4.5V ~ 60V 작동 전압, 67V 절대 최대값
• 통합 60V, 31mΩ RON 핫스왑 FET
• 외부 N채널 FET로 역극성 보호 및 역전류 차단 지원
• 0.6A ~ 6A 조정 가능한 전류 제한(± 7%)
• 클래스 A 시스템 성능으로 전기적 빠른 과도 현상(IEC61000-4-4) 내성 및 서지 시 부하 보호(IEC 61000-4-5)
• 빠른 역전류 차단(0.17µs)
• 조정 가능한 출력 전력 제한(±6%)이 있는 변형
• 조정 가능한 UVLO, OVP 컷오프, 돌입 전류 제한을 위한 출력 슬루율 제어
• 장치 전원을 켜는 동안 열 조절을 통해 크고 알려지지 않은 용량성 부하를 충전합니다.
• 최대 35V 및 39V 과전압 클램프가 있는 변형
• 전력 양호 출력(PGOOD)
• 자동 재시도와 래치 오프(MODE) 사이에서 선택 가능한 과전류 오류 응답 옵션
• 2x 펄스 과전류 지원이 있는 변형
• 아날로그 전류 모니터(IMON) 출력(±6%)
• UL 2367 인증
– 파일 번호 E169910
– RILIM ≥ 3kΩ
• IEC 62368-1 인증
애플리케이션~의TPS26630RGET
• 공장 자동화 및 제어 – PLC, DCS, HMI, I/O 모듈, 센서 허브
• 모터 드라이브 – CNC, 엔코더 공급
• 전자 회로 차단기
환경 및 수출 분류TPS26630RGET
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 2 (1년) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
