상세 정보 |
|||
| 제품 상태: | 활동가 | 출력형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 증가, 증가 / 감소 | 출력 구조: | 긍정 |
| 토폴로지: | 부스트, 플라이백, SEPIC | 출력의 수: | 1 |
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 4.5V ~ 52V |
제품 설명

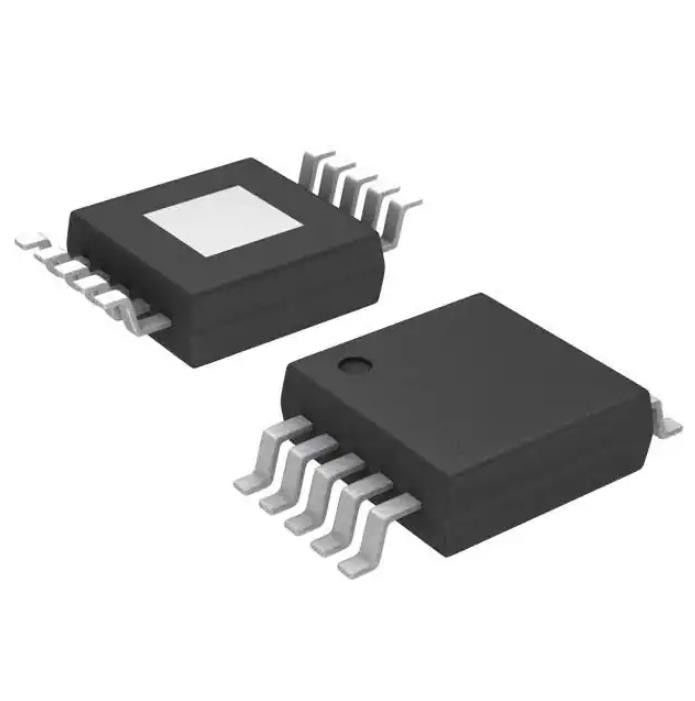

TPS40210DGQR 하락 Ic는 Ic 레그 크트라이르 멀트 상위 10msop 296-26969-6-nd에 소켓을 끼웁니다
상승, 플라이백, 세픽 규제 기관 정전압 출력 증가, 증가 / 단계적으로 감소하는 DC-DC 제어기 ic 10-hvssop
TPS40210DGQR의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| DC DC 교환기들 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 컷 테이프 (CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동가 |
| 출력형 | 트랜지스터 드라이버 |
| 기능 | 증가, 증가 / 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 상승, 플라이백, 세픽 |
| 출력의 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 4.5V ~ 52V |
| 주파수 - 스위칭 | 35kHz ~ 1MHz |
| 듀티 싸이클 (맥스) | - |
| 동기 정류기 | 부정 |
| 클럭 싱크 | 예 |
| 직렬 인터페이스 | - |
| 제어기능 | 주파수가 제어하건데, 연 선도를 가능하게 하세요 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 10-PowerTFSOP, 10 MSOP (0.118 ", 3.00 밀리미터 폭) |
| 공급자 소자 패키지 | 10-HVSSOP |
| 베이스 상품 다수 | TPS40210 |
TPS40210DGQR의 특징
세이프티-캡러블 기능적인 오우
- 기능적 안전 장치 설계를 도울 수 있는 문서화
상승, 플라이백, 세픽, LED 구동 어플리케이션을 위한 오우
오우 넓은 입력 동작 전압 : 4.5 52 Ｖ에 대한 Ｖ
오우 조정 가능 발진기 주파수
오우 고정 주파수 전류 모드 제어
오우 내부 기울기 보상
오우 통합된 하부 드라이버
오우 프로그램 가능한 폐-루프 연 선도
오우 과전류 보호
유능한 오우 외부 동기
오우 참조 700 mV (TPS40210), 260 mV (TPS40211)
오우 저전류 불 가능 기능
오우는 WEBENCH 파워 디자이너와 TPS4021x를 사용하여 주문 설계를 만듭니다
TPS40210DGQR의 애플리케이션
오우 led 라이트닝
오우 산업용 제어 시스템
오우 배터리 전력 공급 시스템
환경적이 & TPS40210DGQR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
