상세 정보 |
|||
| 제품 상태: | 활동가 | 기능: | 감소 |
|---|---|---|---|
| 출력 구조: | 긍정 | 토폴로지: | 달러 |
| 출력형: | 조정할 수 있습니다 | 출력의 수: | 1 |
| 전압 - 입력 (민): | 3.5v | 전압 - 입력 (맥스): | 60V |
제품 설명

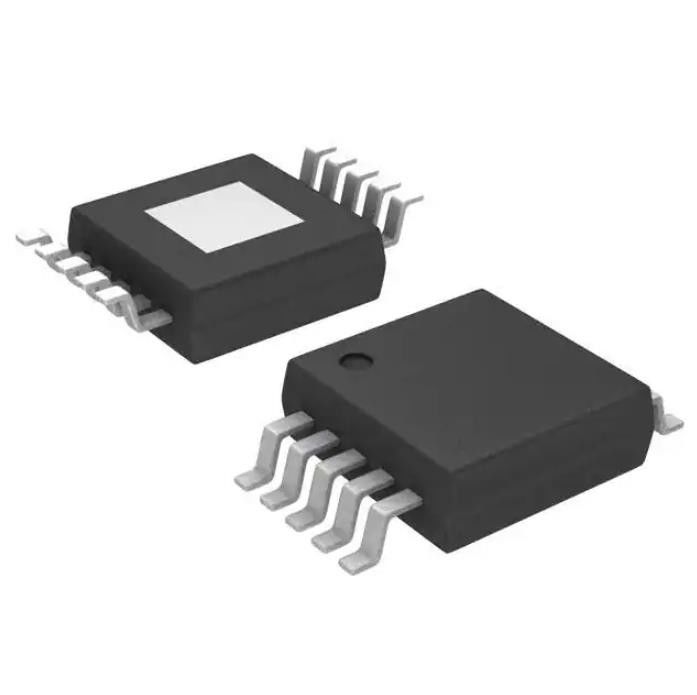

TPS54160DGQ Dip Ic Socket Ic Reg Buck Adj 1.5a 10msop 296-23864-5-ND
벅 스위칭 조정기 IC 포지티브 가변 0.8V 1 출력 1.5A 10-PowerTFSOP, 10-MSOP(0.118", 3.00mm 폭)
사양 TPS54160DGQ
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - DC DC 스위칭 조정기 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | 에코 모드™ |
| 패키지 | 튜브 |
| 제품 상태 | 활동적인 |
| 기능 | 내려오다 |
| 출력 구성 | 긍정적인 |
| 토폴로지 | 책임 |
| 출력 유형 | 조절할 수 있는 |
| 출력 수 | 1 |
| 전압 - 입력(최소) | 3.5V |
| 전압 - 입력(최대) | 60V |
| 전압 - 출력(최소/고정) | 0.8V |
| 전압 - 출력(최대) | 58V |
| 전류 - 출력 | 1.5A |
| 주파수 - 스위칭 | 100kHz ~ 2.5MHz |
| 동기식 정류기 | 아니요 |
| 작동 온도 | -40°C ~ 150°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 10-PowerTFSOP, 10-MSOP(0.118", 폭 3.00mm) |
| 공급자 장치 패키지 | 10-HVSSOP |
| 기본 제품 번호 | TPS54160 |
특징TPS54160DGQ
• 3.5V ~ 60V 입력 전압 범위
• 200mΩ 하이 측 MOSFET
• 펄스 건너뛰기 에코 모드로 경부하에서 고효율
• TPS54160A는 보다 정확한 UVLO 전압을 위해 TPS54160보다 더 엄격한 활성화 임계값을 가집니다.
• 조정 가능한 UVLO 전압 및 히스테리시스
• 116μA 작동 정동작 전류
• 1.3μA 차단 전류
• 100kHz ~ 2.5MHz 스위칭 주파수
• 외부 클럭과 동기화
• 조정 가능한 느린 시작/시퀀싱
• UV 및 OV 전력 양호 출력
• 0.8V 내부 전압 레퍼런스
• PowerPAD가 포함된 MSOP10 및 3mm x 3mm VSON 패키지
• WEBBENCHand SwitcherPro 소프트웨어 도구에서 지원
애플리케이션~의TPS54160DGQ
• 12V, 24V 및 48V 산업용 및 상업용 저전력 시스템
• 애프터마켓 자동차 액세서리: 비디오, GPS, 엔터테인먼트
환경 및 수출 분류TPS54160DGQ
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
