상세 정보 |
|||
| 제품 상태 출력 구조: | 활동가 | 출력 구조: | 긍정 |
|---|---|---|---|
| 출력형: | 고정됩니다 | 규제 기관의 수: | 1 |
| 전압 - 입력 (맥스): | 4.5V | 전압 - 출력 (Min/Fixed): | 1.2V |
| 전압 드롭아웃 (맥스): | 0.2V @ 350mA | 경향 - 출력: | 350mA |
| 하이 라이트: | TPS72012DRVR 전원 스위치 IC,IC REG 선형 1.2V 350MA,선형 1.2V 350MA 6WSON |
||
제품 설명

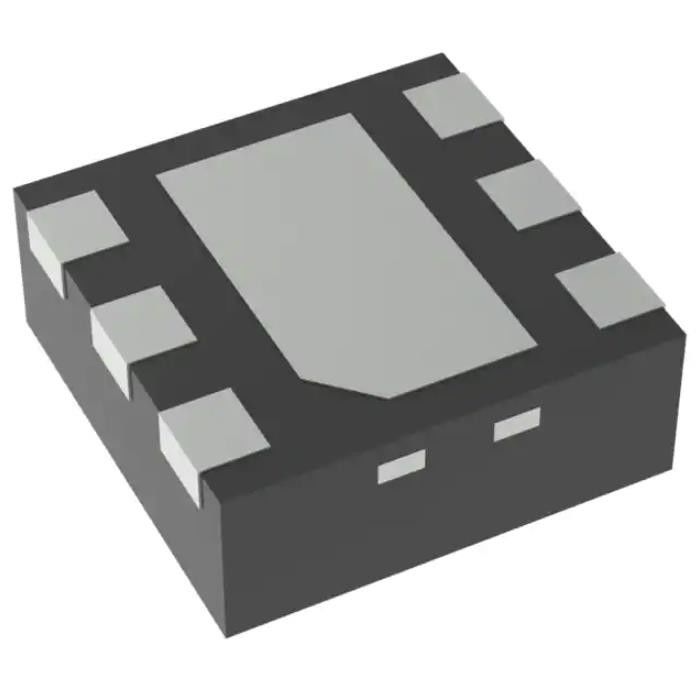

TPS72012DRVR 전원 스위치 ICS IC REG 선형 1.2V 350MA 6WSON
선형 전압 조정기 IC 포지티브 고정 1 출력 350mA 6-WSON(2x2)
사양 TPS65941111RWERQ1
| 유형 | 설명 |
| 범주 | 집적 회로(IC) |
| 전력 관리(PMIC) | |
| 전압 조정기 - 선형 | |
| 제조업체 | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 및 릴(TR) |
| 컷테이프(CT) | |
| Digi-Reel® | |
| 제품 상태 | 활동적인 |
| 출력 구성 | 긍정적인 |
| 출력 유형 | 결정된 |
| 레귤레이터 수 | 1 |
| 전압 - 입력(최대) | 4.5V |
| 전압 - 출력(최소/고정) | 1.2V |
| 전압 - 출력(최대) | - |
| 전압 강하(최대) | 0.2V @ 350mA |
| 전류 - 출력 | 350mA |
| 전류 - 무부하(Iq) | 38µA |
| 전류 - 공급(최대) | 80µA |
| PSRR | 85dB ~ 50dB (10Hz ~ 1MHz) |
| 제어 기능 | 할 수 있게 하다 |
| 보호 기능 | 과전류, 과온, 저전압 차단(UVLO) |
| 작동 온도 | -40°C ~ 125°C(TJ) |
| 장착 유형 | 표면 실장 |
| 패키지/케이스 | 6-WDFN 노출 패드 |
| 공급자 장치 패키지 | 6-WSON(2x2) |
| 기본 제품 번호 | TPS72012 |
특징TPS65941111RWERQ1
• 350mA 고성능 LDO
• 낮은 정동작 전류: 38μA
• 탁월한 부하 과도 응답: 1μs에서 ILOAD 0mA ~ 350mA의 경우 15mV
• 우수한 라인 과도 응답: ΔVBIAS의 경우 ΔVOUT 2mV 1μs에서 600mV ΔVIN의 경우 200μV ΔVOUT 1μs에서 400mV
• 저잡음: 48μVRMS(10Hz ~ 100kHz)
• 80dB VIN PSRR(10Hz ~ 10kHz)
• 70dB VBIAS PSRR(10Hz ~ 10kHz)
• 빠른 시작 시간: 140μs
• 단조로운 VOUT 상승 및 100mA + ILOAD로 제한되는 시동 전류가 있는 내장형 소프트 스타트
• 과전류 및 열 보호
• 낮은 드롭아웃: ILOAD 350mA에서 110mV
• 2.2μF 출력 커패시터로 안정적
• 1.33mm × 0.96mm DSBGA-5 및 2mm × 2mm SON-6 패키지로 제공
애플리케이션~의TPS65941111RWERQ1
• 디지털 카메라
• 셀룰러 카메라폰
• 무선 랜
• 휴대용 제품
환경 및 수출 분류TPS65941111RWERQ1
| 기인하다 | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준(MSL) | 1(무제한) |
| REACH 상태 | REACH 영향 없음 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
