상세 정보 |
|||
| 출력 단계: | 1 | 전압 - 공급 (Vcc/Vdd): | 3.5V ~ 42V |
|---|---|---|---|
| 주파수 - 스위칭: | 100kHz ~ 600kHz | 듀티 싸이클 (맥스): | - |
| 작동 온도: | -40' Ｃ ~ 150' Ｃ (TJ) | ||
제품 설명

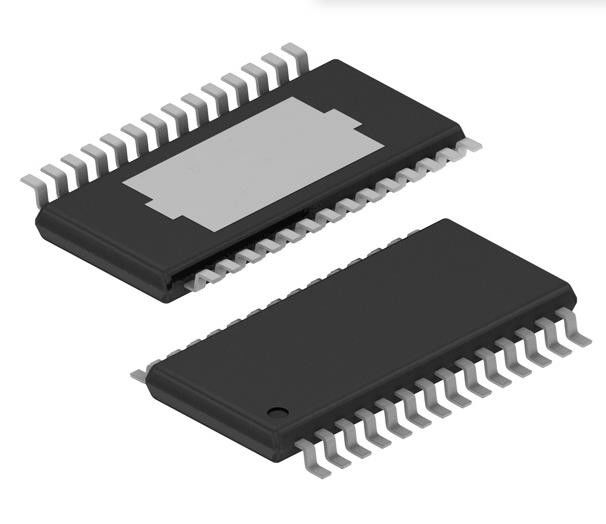

LM5175QPWPRQ1 인버스 컨버터 규제 기관 DC-DC 제어기 ic 28-htssop
인버스 컨버터 규제 기관 정전압 출력 증가 / 단계적으로 감소하는 DC-DC 제어기 ic 28-htssop
LM5175QPWPRQ1의 상술
| 타입 | 기술 |
| 범주 | 집적 회로 (ICs) |
| 전원관리 (PMIC) | |
| DC DC 교환기들 | |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | 자동차, AEC-Q100 |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 출력형 | 트랜지스터 드라이버 |
| 기능 | 증가 / 감소 |
| 출력 구조 | 긍정 |
| 토폴로지 | 인버스 컨버터 |
| 출력의 수 | 1 |
| 출력 단계 | 1 |
| 전압 - 공급 (Vcc/Vdd) | 3.5V ~ 42V |
| 주파수 - 스위칭 | 100kHz ~ 600kHz |
| 듀티 싸이클 (맥스) | - |
| 동기 정류기 | 예 |
| 클럭 싱크 | 예 |
| 직렬 인터페이스 | - |
| 제어기능 | 연 선도,, 주파수가 제어하건데, 전력 상태 양호를 가능하게 합니다 |
| 작동 온도 | -40' Ｃ ~ 150' Ｃ (TJ) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 28-PowerTSSOP (0.173 ", 4.40 밀리미터 폭) |
| 공급자 소자 패키지 | 28-HTSSOP |
| 베이스 상품 다수 | LM5175 |
LM5175QPWPRQ1의 특징
오우는 자동차 애플리케이션을 이수한 자격을 얻었습니다
다음과 같은 결과에 의해서 한정된 오우 AEC-Q100 :
- 장치 온도 1등급 : +125' Ｃ 동작 대기온도 범위에 대한 -40' Ｃ
- 장치 HBM ESD 분류 레벨 2
- 장치 CDM ESD 분류 레벨 C4B
StepUp/Step-Down DC / 직류변환기를 위한 오우 단일 인덕터 인버스 컨버터 제어기
오우 넓은 VIN 범위 : 3.5 60 Ｖ 최대인 42 Ｖ에 대한 Ｖ
오우 탄력적 출력전압 범위 : 0.8 55 Ｖ에 대한 Ｖ
오우 출력전압 쇼트 방지
오우 고효율 인버스 컨버터 변화
오우 조정할 수 있는 전환 주파수
오우 선택적 주파수 동기화와 디더링 기법
오우 통합된 2-A MOSFET 게이트 드라이버
오우 싸이클 바이 싸이클 전류 한계와 선택적 일시적 하락
오우 선택적인 입력 또는 출력 평균 전류 제한
오우 프로그램가능 입력 UVLO와 연시동
오우 전력 상태 양호와 생산 과전압 보호
펄스 스킵핑과 오우 선택 가능한 CCM 또는 DCM
오우 HTSSOP-28 패키지
LM5175QPWPRQ1의 애플리케이션
오우 자동차 시작 정지식
오우 백업 배터리와 슈퍼커패시터 충전
오우 산업적 PC 전원 공급기
오우 USB 동력 전달
오우 led 라이트닝
환경적이 & LM5175QPWPRQ1의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | 3 (168 시간) |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
