상세 정보 |
|||
| RAM 사이즈: | 12K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 1.6V ~ 5.5V |
|---|---|---|---|
| 데이터 변환기: | 자동 예금기 8x8/10b | 오실레이터형: | 내부의 |
| 핵심 프로세서: | RL78 | 작동 온도: | -40' Ｃ ~ 85' Ｃ (TA) |
제품 설명

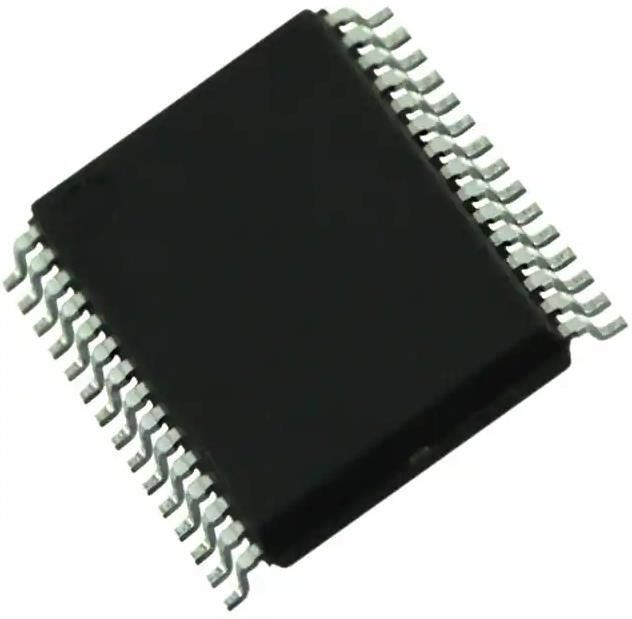

R5F101AGASP#V0 마이크로컨트롤러 IC RL78 RL78/G13 16-비트 32MHz 128KB
IC MCU 16BIT 128KB 플래시 30LSSOP
R5F101AGASP#V0의 상술
| 타입 | 기술 |
| 범주 | 마이크로컨트롤러 |
| 엠에프르 | 레네스아스 전자공학 미국 Inc |
| 시리즈 | RL78/G13 |
| 패키지 | 트레이 |
| 제품 상태 | 퇴역항공기 |
| 프로그램 가능한 디기키 | 검증되지 않습니다 |
| 핵심 프로세서 | RL78 |
| 핵심 사이즈 | 16-비트 |
| 속도 | 32MHz |
| 연결성 | CSI, I2C, 린뷔스, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기 | DMA, LVD, 포르, PWM, WDT |
| 입출력의 수 | 21 |
| 프로그램 메모리 규모 | 128KB (128K x 8) |
| 프로그램 메모리 종류 | 플래시 |
| EEPROM 사이즈 | - |
| RAM 사이즈 | 12K Ｘ 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.6V ~ 5.5V |
| 데이터 변환기 | 자동 예금기 8x8/10b |
| 오실레이터형 | 내부의 |
| 작동 온도 | -40' Ｃ ~ 85' Ｃ (TA) |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 30 LSSOP (0.240 ", 6.10 밀리미터 폭) |
| 공급자 소자 패키지 | 30-LSSOP |
| 베이스 상품 다수 | R5F101 |
R5F101AGASP#V0의 특징
*Ultra-low 소비 전력 기술
1.6 내지 5.5 Ｖ의 -VDD = 한 개의 전원 전압
-HALT 방식
-STOP 방식
-SNOOZE 방식
*RL78 CPU 코어
3 스테이지 파이프 라인과 -CISC 구조
-최소 명령어 실행 시간 : 고속도 (0.03125 μs에서 변할 수 있습니다 : 극히 낮은 속도 (30.5 μs에 대한 고속 온칩 발진기)과 32 마하즈 작동에 : 서브시스템 시계로) 32.768 킬로 헤르츠 작동에
-주소 공간 : 1 MB
-다목적 등록 : (8비트 등록 × 8) × 4 은행
-온칩 RAM : 2 내지 32 킬로바
R5F101AGASP#V0에 대한 도입
1.6-V 내지 5.5-V 운영과 512-키로바이트 코드 플래쉬 메모리에 대한 16-와 32 마하즈에 있는 41 DMIPS로, 다목적 응용을 위한 단지 RTC만과 LVD)와 운영을 위한 사실인 저전력 플랫폼 (66 μA/MHz,와 0.57 μA
환경적이 & R5F101AGASP#V0의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
