상세 정보 |
|||
| 프로그램 메모리 규모: | 256KB (256K x 8) | 프로그램 메모리 종류: | 플래시 |
|---|---|---|---|
| EEPROM 사이즈: | 4K Ｘ 8 | RAM 사이즈: | 36K x 8 |
| 전압 - 공급 (Vcc/Vdd): | 2.4V ~ 3.6V | 데이터 변환기: | 자동 예금기 10x12b |
| 오실레이터형: | 내부의 | 작동 온도: | -40' Ｃ ~ 105' Ｃ (TA) |
| 하이 라이트: | 하나의 핵 마이크로컨트롤러 IC,256KB 순간 마이크로컨트롤러 IC,LPC11E68JBD64E |
||
제품 설명

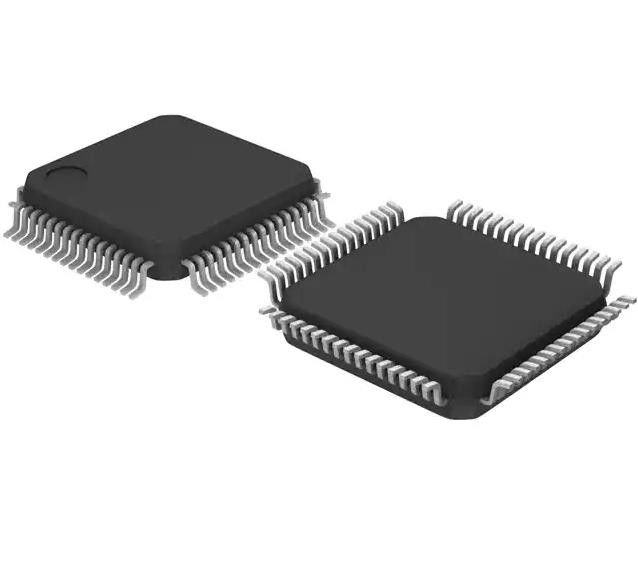

LPC11E68JBD64E 마이크로 컨트롤러 IC 32비트 단일 코어 50MHz 256KB FLASH 64-LQFP
LPC11E68JBD64E IC MCU 32BIT 256KB FLASH 64LQFP
스펙 LPC11E68JBD64E
| 유형 | 설명 |
| 분류 | 마이크로 컨트롤러 |
| 시리즈 | LPC11Exx |
| 패키지 | 트레이 |
| 코어 프로세서 | ARM® Cortex®-M0+ |
| 원자 크기 | 32-비트 단일 코어 |
| 속도 | 50MHz |
| 연결성 | I2C, 마이크로 와이어, SPI, SSI, SSP, UART/USART |
| 주변 장치 | 브라운 아웃 검출/리셋, DMA, POR, PWM, WDT |
| I/O 수 | 50 |
| 프로그램 메모리 크기 | 256KB (256K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 4K x 8 |
| RAM 크기 | 36K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 2.4V ~ 3.6V |
| 데이터 변환기 | A/D 10x12b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 64-LQFP |
| 공급자의 장치 패키지 | 64-LQFP (10x10) |
| 기본 제품 번호 | LPC11 |
특징의LPC11E68JBD64E
* 시스템:
- ARM Cortex-M0+ 프로세서 (r0p1 버전), 최대 50 MHz의 주파수에서 작동하고 단일 사이클 곱셈기와 빠른 단일 사이클 I/O 포트.
- ARM Cortex-M0+ 내장 네스트드 벡터드 인터럽트 컨트롤러 (NVIC)
- AHB 다층 행렬
- 시스템 틱타이머
- Serial Wire Debug (SWD) 및 JTAG 경계 스캔 모드가 지원됩니다.
- 마이크로 추적 버퍼 (MTB) 지원
기억력:
- 256KB까지의 칩 플래시 프로그래밍 메모리 페이지 지우기
- 최대 32kB의 메인 SRAM
- 2KB의 SRAM 블록까지
- 4KB EEPROM까지
*ROM API 지원:
- 부트 로더
- USART 운전자
- I2C 드라이버
- DMA 운전자
- 전력 프로파일
- 플래시 응용 프로그램 프로그램 (IAP) 및 시스템 프로그램 (ISP).
신청서의LPC11E68JBD64E
3단계 e미터
*차 라디오
*GPS 추적기
*의학적 모니터링
*게임용품
*PC 주변 장치
환경 및 수출 분류의LPC11E68JBD64E
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 2 (1년) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
