상세 정보 |
|||
| 전압 - 입력 (맥스): | 6.5V | 전압 - 출력 (Min/Fixed): | 1.25V |
|---|---|---|---|
| 전압 - 출력 (맥스): | 6V | 전압 강하(최대): | 500mA에 있는 0.5V |
| 경향 - 출력: | 500mA | 경향 - 정지하 (Iq): | 65 uA |
| 하이 라이트: | 선형 전압 조정기 IC,TPS73501DRVR 전압 레귤레이터 IC,TPS73501DRVR |
||
제품 설명

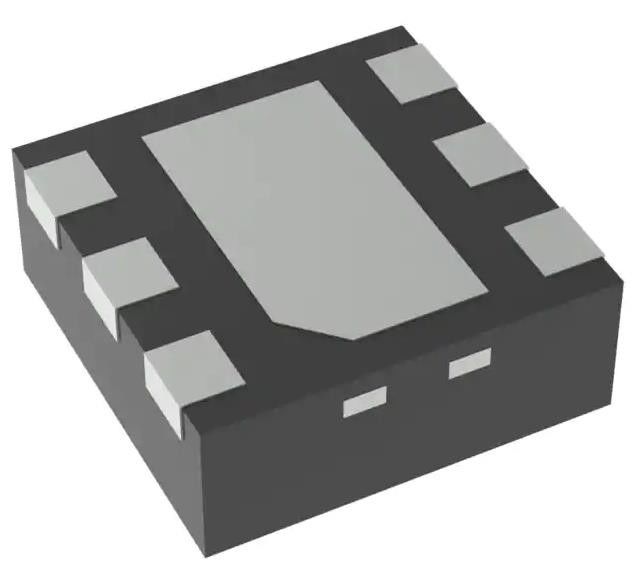

TPS73501DRVR 선형 전압 레귤레이터 IC 1 출력 500mA 6-wson (2x2)
IC 레그 LIN POS ADJ 500MA 6WSON
TPS73501DRVR의 상술
| 타입 | 기술 |
| 범주 | 전압 조절기 - 선형 |
| 엠에프르 | 텍사스 인스트루먼츠 사 |
| 시리즈 | - |
| 패키지 | 테이프 & 릴 (TR) |
| 제품 상태 | 활동가 |
| 출력 구조 | 긍정 |
| 출력형 | 조정할 수 있습니다 |
| 규제 기관의 수 | 1 |
| 전압 - 입력 (맥스) | 6.5V |
| 전압 - 출력 (Min/Fixed) | 1.25V |
| 전압 - 출력 (맥스) | 6V |
| 전압 드롭아웃 (맥스) | 500mA에 있는 0.5V |
| 경향 - 출력 | 500mA |
| 경향 - 정지하 (Iq) | 65 uA |
| PSRR | 66dB ~ 22dB (100Hz ~ 100kHz) |
| 제어기능 | 가능하게 하세요 |
| 보호 특징 | 전압 잠금 (UVLO) 하에 온도 위에서, 해류 위에서 |
| 작동 온도 | -40' Ｃ ~ 125' Ｃ |
| 증가하는 타입 | 표면 부착 |
| 패키지 / 건 | 6-WDFN 노출된 패드 |
| 공급자 소자 패키지 | 6-wson (2x2) |
| 베이스 상품 다수 | TPS73501 |
TPS73501DRVR의 특징
오우 입력 전압 : 2.7 6.5 Ｖ에 대한 Ｖ
EN과 오우 500-mA 저전압 강하 레귤레이터
오우 낮은 IQ : 45 μA
이용 가능한 오우 다중 출력 전압 버전 :
- 1.2 Ｖ에서 4.3 Ｖ의 고정된 출력
- 1.25 Ｖ부터 6 Ｖ까지 조정할 수 있는 출력
오우 높은 PSRR : 1 킬로 헤르츠에 있는 68 dB
오우 저소음 : 13.2 μVRMS
오우는 구동 시간 단식합니다 : 45 μs
세라믹, 2.2-μF, 로우-ESR 출력 커패시터와 오우 스테이블
오우 우수한 로드와 라인 과도 전류 응답
오우 2% 전체적인 정확도 (부하, 라인과 온도,VOUT > 2.2 V)
오우 매우 낮은 드롭아웃 : 500 마에 있는 280 mV
오우 2 밀리미터 × 2 밀리미터 WSON-6과 3 밀리미터 × 3 밀리미터 SON-8 패키지
TPS73501DRVR의 애플리케이션
오우 포스트 직류-직류 변환기 잔물결 필터링
오우 IP 네트워크 카메라
오우 대형 기지국
오우 온도조절 장치
환경적이 & TPS73501DRVR의 수출 분류
| 특성 | 기술 |
| 로에스 상태 | 순응한 ROHS3 |
| 습도 감지 수준 (MSL) | (제한 없는) 1 |
| 한계 상태 | 한계는 영향을 주지 않았습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
