상세 정보 |
|||
| 핵심 프로세서: | MSP430 CPU16 | 코어 크기: | 16-비트 |
|---|---|---|---|
| 속도: | 16MHz | 연결성: | I2C, 적외선 통신 협회, 린뷔스, SCI, SPI, UART / 범용 동기／비동기 송수신 회로 |
| 주변 기기: | 절전은 / 리셋, 포르, PWM, WDT를 발견합니다 | 입출력의 수: | 48 |
| 프로그램 메모리 규모: | 48KB (48K x 8 + 256B) | 프로그램 메모리 종류: | 플래시 |
| RAM 사이즈: | 4K Ｘ 8 | 전압 - 공급 (Vcc/Vdd): | 1.8V ~ 3.6V |
| 하이 라이트: | MSP430F2481TRGCR 마이크로컨트롤러 IC,마이크로컨트롤러 IC MSP430 |
||
제품 설명

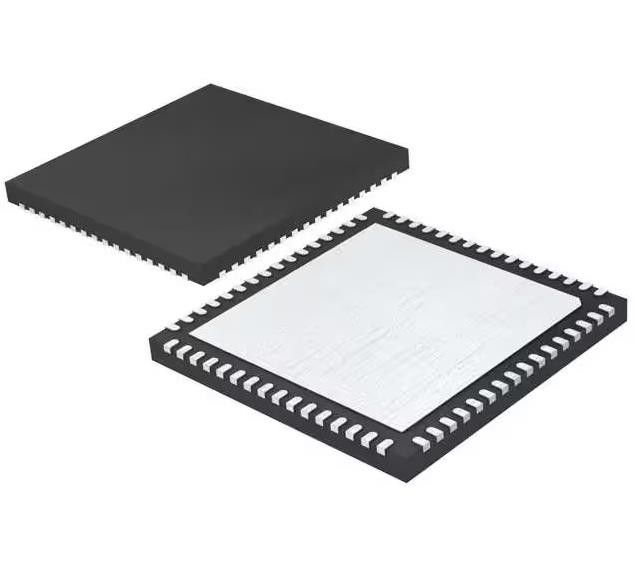

MSP430F2481TRGCR 마이크로 컨트롤러 IC MSP430 CPU16 16-비트 16MHz 48KB FLASH 64-VQFN
MSP430F2481TRGCR IC MCU 16BIT 48KB FLASH 64VQFN
스펙MSP430F2481TRGCR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 마이크로 컨트롤러 | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | MSP430F2xx |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 코어 프로세서 | MSP430 CPU16 |
| 원자 크기 | 16비트 |
| 속도 | 16MHz |
| 연결성 | I2C, IrDA, LINbus, SCI, SPI, UART/USART |
| 주변 장치 | 브라운 아웃 탐지/리셋, POR, PWM, WDT |
| I/O 수 | 48 |
| 프로그램 메모리 크기 | 48KB (48K x 8 + 256B) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | - |
| RAM 크기 | 4K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.8V ~ 3.6V |
| 데이터 변환기 | - |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 105°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 64-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 64-VQFN (9x9) |
| 기본 제품 번호 | MSP430F2481 |
특징의MSP430F2481TRGCR
* 낮은 공급 전압 범위, 1.8V ~ 3.6V
* 초저전력 소비
- 액티브 모드: 1MHz, 2.2V에서 270uA
대기 모드 (VLO): 0.3A
- 꺼진 모드 (RAM 유지): 0.1A
* 대기 모드에서 초고속 깨어나기 1 us 미만
* 16-비트 RISC 아키텍처, 62.5-ns 명령 주기 시간
*기본 시계 모듈 구성:
- 내부 주파수 최대 16MHz
- 내부 매우 낮은 전력 LF 오시레이터
- 32kHz 크리스탈
- 내부 주파수 최대 16MHz까지 T1%까지 네 개의 캘리브레이트 주파수
- 레조네이터
- 외부 디지털 시계 소스
- 외부 저항
* 12비트 아날로그-디지털 (A/D) 변환기
* 16비트 타이머 A, 세 개의 캡처/ 비교 레지스터
* 16 비트 타이머 B 7 캡처 / 그림자 레지스터와 비교
* 4개의 유니버설 시리즈 통신 인터페이스 (USCI)
- USCI AO 및 USCI A1
- 향상된 UART 자동 BaudrateDetection를 지원
- IrDA 인코더와 디코더
- 동시 SPI1
- USCI BO와 USCI B1l
- 12CTM
- 동시 SPI
MSP430F2481TRGCR의 설명
텍사스 인스트루먼트 MSP430TM 초저전력 마이크로컨트롤러 제품군은 다양한 애플리케이션을 대상으로 다양한 세트의 주변 장치를 갖춘 여러 장치로 구성됩니다.
환경 및 수출 분류MSP430F2481TRGCR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
