상세 정보 |
|||
| 코어 크기: | 8-비트 | 속도: | 16MHz |
|---|---|---|---|
| 연결성: | I2C, 적외선 통신 협회, 린뷔스, SPI, UART / 범용 동기／비동기 송수신 회로 | 입출력의 수: | 41 |
| 프로그램 메모리 규모: | 32KB (32K x 8) | 프로그램 메모리 종류: | 플래시 |
| EEPROM 사이즈: | 1K Ｘ 8 | RAM 사이즈: | 2K Ｘ 8 |
| 하이 라이트: | STM8AL3168TAX 마이크로컨트롤러 IC,16MHz 마이크로컨트롤러 IC |
||
제품 설명

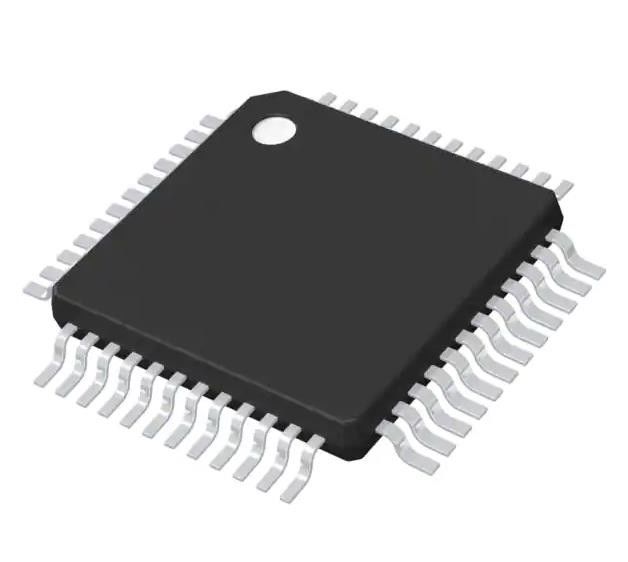

STM8AL3168TAX 마이크로컨트롤러 IC 8비트 16MHz 32KB (32K x 8) FLASH 48-LQFP
STM8AL3168TAX IC MCU 8BIT 32KB FLASH 48LQFP
스펙 STM8AL3168TAX
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 마이크로 컨트롤러 | |
| Mfr | STM이크로전자 |
| 시리즈 | STM8A |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 구식 |
| 코어 프로세서 | STM8A |
| 원자 크기 | 8비트 |
| 속도 | 16MHz |
| 연결성 | I2C, IrDA, LINbus, SPI, UART/USART |
| 주변 장치 | 브라운 아웃 검출/리셋, DMA, POR, PWM, WDT |
| I/O 수 | 41 |
| 프로그램 메모리 크기 | 32KB (32K x 8) |
| 프로그램 메모리 유형 | 플래시 |
| EEPROM 크기 | 1K x 8 |
| RAM 크기 | 2K x 8 |
| 전압 - 공급 (Vcc/Vdd) | 1.65V ~ 3.6V |
| 데이터 변환기 | A/D 25x12b; D/A 1x12b |
| 오시일레이터 유형 | 내부 |
| 작동 온도 | -40°C ~ 85°C (TA) |
| 장착형 | 표면 마운트 |
| 패키지 / 케이스 | 48-LQFP |
| 공급자의 장치 패키지 | 48-LQFP (7x7) |
| 기본 제품 번호 | STM8 |
특징의STM8AL3168TAX
• AEC-Q100 자격
• 운영 조건
작동 전력 공급 범위 1.8V ~ 3.6V (전력 종료 시 1.65V까지)
- 40°C ~ 85°C 또는 125°C
• 저전력 기능
5개의 저전력 모드: 대기, 저전력 실행 (5.1μA), 저전력 대기 (3μA), 완전한 RTC (1.3μA) 와 함께 활동 중지, PDR (400 nA)
플래시에서 실행: 195 μA/MHz + 440 μA
RAM에서 실행: 90 μA/MHz + 400 μA
1 I/0: 50 nA
Halt에서 빠른 깨어남: 4.7 μs
• 고급 STM8 코어
하버드 건축과 3단계 파이프라인
최대 주파수 16MHz, 16 CISC MIPS 피크
최대 40개의 외부 인터럽트 소스
설명의STM8AL3168TAX
중간 밀도 STM8AL313x/4x/6x 및 STM8AL3L4x/6x 장치는 STM8AL 자동차 극저전력 8비트 제품군에 속한다. 중간 밀도 STM8AL3xxx 제품군은 1.8V에서 3V까지 작동한다.6V (1까지).65V 전원 정전 상태에서) -40 ~ + 85 °C 및 -40 ~ + 125 °C 온도 범위에서 사용할 수 있습니다.
환경 및 수출 분류STM8AL3168TAX
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
이 제품에 대한 자세한 내용을 알고 싶습니다
