상세 정보 |
|||
| 비트의 숫자: | 16 | D/A변환 장치의 수: | 2 |
|---|---|---|---|
| 정착 시간: | 10.4ns(통상) | 전압 - 공급, 아날로그: | 3V ~ 3.6V |
| 전압 - 공급, 디지털: | 1.7V ~ 1.9V | INL / DNL (LSB): | ±4, ±2 |
| 작동 온도: | -40°C ~ 85°C | 데이터 인터페이스: | LVDS - 대비 |
| 하이 라이트: | 16 비트 D/A 변환기,DAC3283IRGZR 디지털 아날로그 변환기 |
||
제품 설명

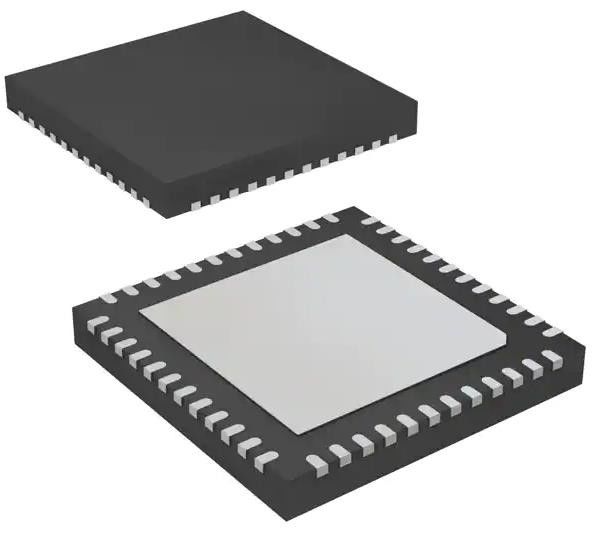

DAC3283IRGZR 16비트 디지털에서 아날로그 변환기 2 48-VQFN (7x7)
IC DAC 16BIT A-OUT 48VQFN
스펙 DAC3283IRGZR
| 유형 | 설명 |
| 분류 | 융합 회로 (IC) |
| 디지털에서 아날로그 변환기 (DAC) | |
| Mfr | 텍사스 인스트루먼트 |
| 시리즈 | - |
| 패키지 | 테이프 & 롤 (TR) |
| 제품 상태 | 액티브 |
| 비트 수 | 16 |
| D/A 변환기 수 | 2 |
| 정착 시간 | 10.4ns (형) |
| 출력 유형 | 전류 - 부퍼되지 않은 상태 |
| 분산량 | 네 |
| 데이터 인터페이스 | LVDS - 평행 |
| 참조 유형 | 외부, 내부 |
| 전압 - 공급, 아날로그 | 3V ~ 3.6V |
| 전압 - 공급, 디지털 | 1.7V ~ 1.9V |
| INL/DNL (LSB) | ±4, ±2 |
| 건축물 | 전류 싱크 |
| 작동 온도 | -40°C ~ 85°C |
| 패키지 / 케이스 | 48-VFQFN 노출 패드 |
| 공급자의 장치 패키지 | 48-VQFN (7x7) |
| 장착형 | 표면 마운트 |
| 기본 제품 번호 | DAC3283 |
특징의DAC3283IRGZR
* 듀얼, 16-비트,800 MSPS DACS
* 8비트 입력 LVDS 데이터 버스
- 바이트 폭의 겹쳐진 데이터 로드
- 8 샘플 입력 FIFO
- 선택적인 데이터 패턴 검사
* 멀티-DAC 동기화
* 선택 가능한 2x-4x 인터폴레이션 필터
- 스톱 밴드 저하 > 85 dB
* Fs/2 및 + Fs/4 거친 혼합기
* 디지털 쿼드레이터 모듈러 수정
- 이득, 단계 및 오프셋 수정
* 온도 센서
* 3선 또는 4선 연속 제어 인터페이스
* 칩에 있는 1.2-V 참조
* 차차 확장 가능한 출력: 2 ~ 20mA
* 단일 캐리어 TM1 WCDMA ACLR: 82 dBc fout = 122.88 MHz
* 낮은 전력: 800 MSPS에서 1.3 W
* 공간 절약 패키지: 48 핀 7x7mm QFN
신청서의DAC3283IRGZR
* 셀룰러 기본 스테이션
* 다양성 전달
* 광대역 통신
* 디지털 합성
환경 및 수출 분류DAC3283IRGZR
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 3 (168시간) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
