상세 정보 |
|||
| 모델: | LM3481QMMX / NOP | 출력 유형: | 트랜지스터 드라이버 |
|---|---|---|---|
| 기능: | 승압, 승압/강압 | 토폴로지: | 상승, 플라이백, 세픽 |
| 출력의 수: | 1 | 출력 단계: | 1 |
| 전압 - 공급 (Vcc/Vdd): | 2.97V ~ 48V | 주파수 - 스위칭: | 100kHz ~ 1MHz |
제품 설명

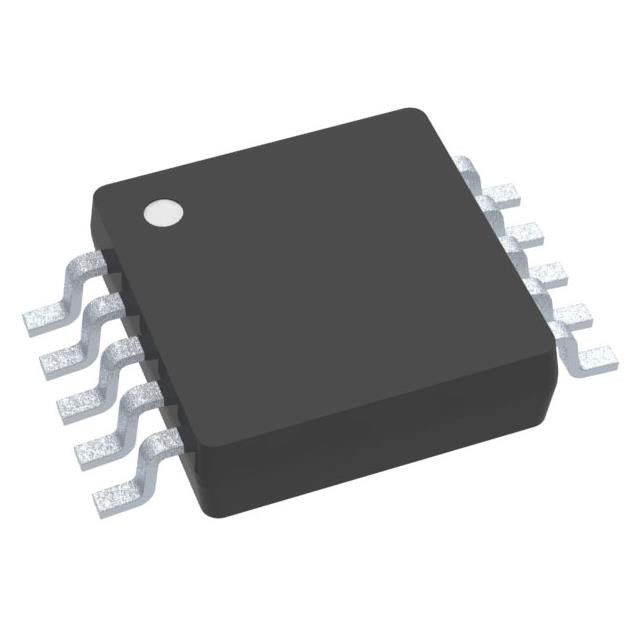

LM3481QMMX / NOP IC 조절기 양성 출력 스텝 업 컨트롤러 10-VSSOP
IC REG CTRLR MULT TOP 10MSOP
LM3481QMMX / NOP의 사양
|
유형
|
설명
|
|
분류
|
융합 회로 (IC)
|
|
DC DC 스위치 컨트롤러
|
|
|
Mfr
|
텍사스 인스트루먼트
|
|
시리즈
|
자동차, AEC-Q100
|
|
패키지
|
테이프 & 롤 (TR)
|
|
절단 테이프 (CT)
|
|
|
제품 상태
|
액티브
|
|
출력 유형
|
트랜지스터 드라이버
|
|
기능
|
단계, 단계/ 단계 아래로
|
|
출력 구성
|
긍정적으로
|
|
토폴로지
|
부스트, 플라이백, SEPIC
|
|
출력 수
|
1
|
|
출력 단계
|
1
|
|
전압 - 공급 (Vcc/Vdd)
|
2.97V ~ 48V
|
|
주파수 - 전환
|
100kHz ~ 1MHz
|
|
작업 주기 (최대)
|
85%
|
|
동시 수정기
|
아니
|
|
클럭 동기화
|
네
|
|
일련 인터페이스
|
-
|
|
제어 기능
|
가동, 주파수 제어, 램프, 부드러운 시작
|
|
작동 온도
|
-40°C ~ 125°C (TJ)
|
|
장착형
|
표면 마운트
|
|
패키지 / 케이스
|
10-TFSOP, 10-MSOP (0.118", 3.00mm 너비)
|
|
공급자의 장치 패키지
|
10-VSSOP
|
|
기본 제품 번호
|
LM3481
|
특징LM3481QMMX / NOP
• LM3481QMM는 자동차용 제품입니다.
AEC-Q100 1등급 자격 (운영점 온도 40°C ~ +125°C)
• 10개 리드 VSSOP 패키지
• 1A 피크 전류 용량을 가진 내부 푸시 풀 드라이버
• 전류 제한 및 열 차단
• 콘덴시터 와 저항 을 이용 하여 최적화 된 주파수 보상
• 내부 소프트 스타트
• 현재 모드 동작
• 히스테레시스 로켓
• 가벼운 부하 에서 펄스 점프
• 주요 사양
2.97V에서 48V의 넓은 공급 전압 범위
100kHz ~ 1MHz 조절 및 동기화 가능한 시계 주파수
±1.5% (온도 이상) 내부 참조
10μA 켜기 전류 (온도 이상)
• WEBENCH 파워 디자이너와 함께 LM3481을 사용하여 사용자 정의 디자인을 생성
의 적용LM3481QMMX / NOP
• 자동차용 시작-정지 애플리케이션
• 자동차 ADAS 운전자 정보
• 한 셀/두 셀 리?? 이온 배터리 가전 된 휴대용 블루투스 오디오 시스템
• 노트북, PDA, 디지털 카메라, 그리고 다른 휴대용 애플리케이션
• 오프라인 전원 공급
• 세트 톱 박스
• 오디오 증폭기 들 을 강화 시키기
환경 및 수출 분류LM3481QMMX / NOP
| ATTRIBUTE | 설명 |
| RoHS 상태 | ROHS3 준수 |
| 수분 민감도 수준 (MSL) | 1 (무제한) |
| REACH 상태 | REACH 영향을 받지 않습니다 |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
